Exploded View
WARNING: This page is about a different car, the 2013 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.

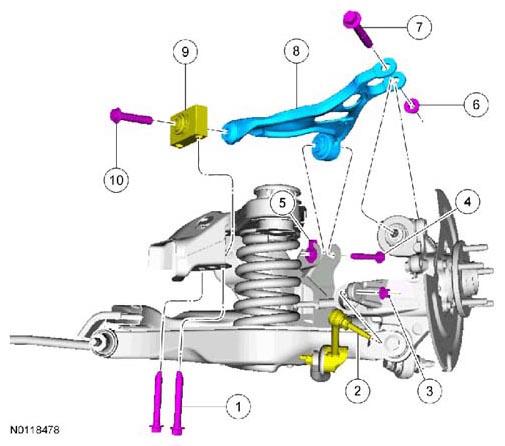

| Item |
Part Number |
Description |
| 1 |
W715179 |
Upper arm-to-subframe rearward bolt (2 required) |
| 2 |
5K484 |
Stabilizer bar link |
| 3 |
W520213 |
Stabilizer bar link nut |
| 4 |
W715419 |
Upper arm-to-subframe forward bolt |
| 5 |
W714175 |
Upper arm-to-subframe forward flag nut |
| 6 |
W520517 |
Upper arm-to-wheel knuckle nut |
| 7 |
W715127 |
Upper arm-to-wheel knuckle bolt |
| 8 |
5A804 LH/5502 RH |
Upper arm |
| 9 |
5A638 |
Upper arm rearward bushing |
| 10 |
W715493 |
Upper arm rearward bushing bolt |
Courtesy of FORD MOTOR CO.

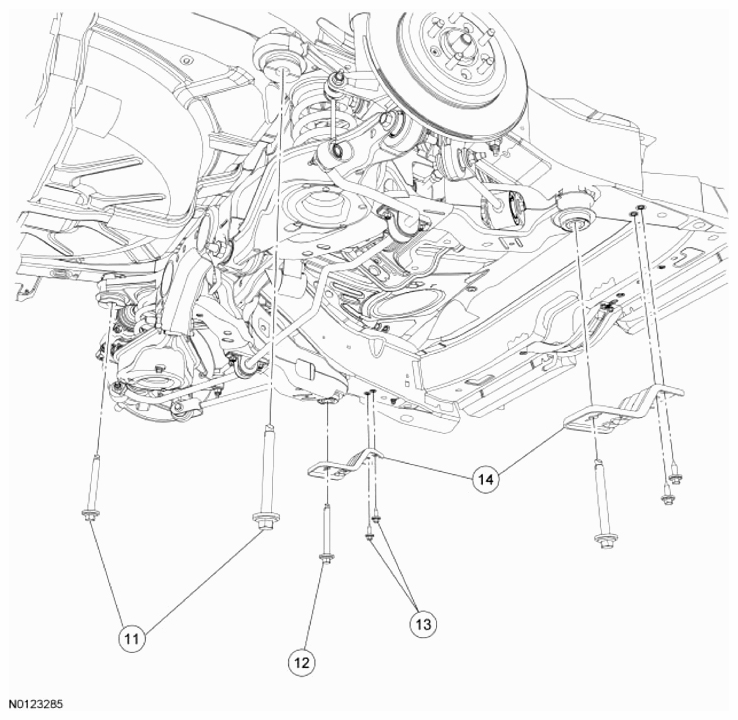

| Item |
Part Number |
Description |
| 11 |
W714336 |
Subframe rearward bolts (2 required) |
| 12 |
W714336 |
Subframe forward bolt (2 required) |
| 13 |
W711270 |
Subframe bracket bolts (4 required) |
| 14 |
5084 |
Subframe brackets (2 required) |

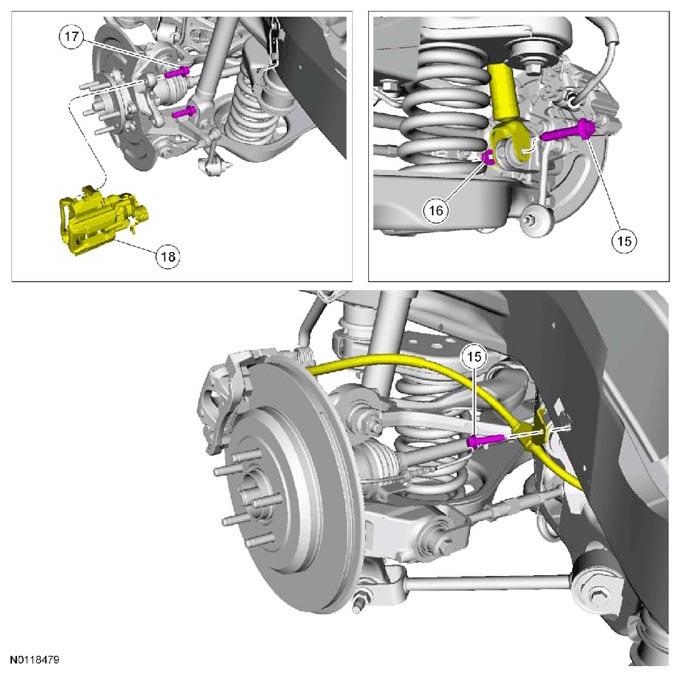

NOTE:
Brake disc has been removed for clarity.
| Item |
Part Number |
Description |
| 15 |
W506423 |
Parking brake cable bracket bolt |
| 16 |
W714033 |
Shock absorber lower bolt |
| 17 |
W710681 |
Brake caliper anchor plate bolt (2 required) |
| 18 |
- |
Brake caliper and anchor plate assembly |
