Upper Engine View with Under 14, 000 Gross Vehicle Weight Rating (GVWR) Lower Intake and Turbocharger
WARNING: This page is about a different car, the 2013 Ford F-550 Super Duty, 2013 Ford F-450 Super Duty, 2013 Ford F-350 Super Duty, and 2013 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.

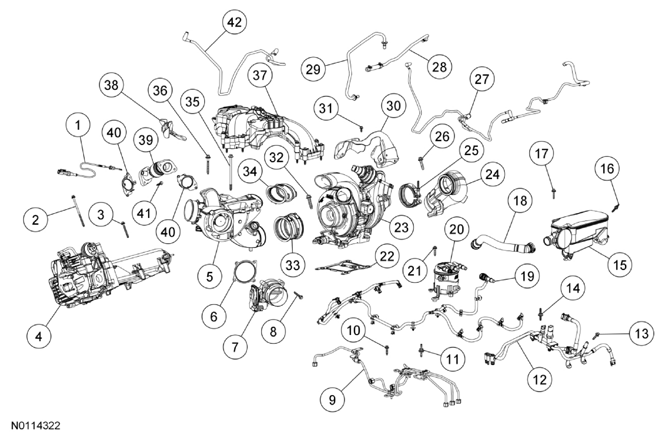

Fig 1: Identifying Upper Engine And Related Components (With Under 14, 000 Gross Vehicle Weight Rating Lower Intake And Turbocharger)
| Item | Part Number | Description |
|---|---|---|
| 1 | 12B591 | Exhaust Gas Recirculation Temperature (EGRT) sensor |
| 2 | W714817 | EGR cooler assembly bolt (3 required) |
| 3 | W714818 | EGR cooler assembly bolt (4 required) |
| 4 | 9F464 | EGR cooler assembly |
| 5 | 9424 | Lower intake manifold |
| 6 | 9E936 | Throttle Body (TB) gasket |
| 7 | 9E926 | TB |
| 8 | W503285 | TB bolt (4 required) |
| 9 | 9A337 | Fuel rail supply tube assembly |
| 10 | W503275 | Fuel rail supply tube assembly bolt (4 required) |
| 11 | W701808 | Fuel rail supply tube assembly stud bolt |
| 12 | 9J280 | Fuel injection pump supply tube assembly |
| 13 | W503279 | Fuel injection pump supply tube assembly bolt (2 required) |
| 14 | W714647 | Fuel injection pump supply tube assembly stud bolt |
| 15 | 6A785 | Crankcase vent oil separator |
| 16 | W701632 | Crankcase vent oil separator stud bolt |
| 17 | W503279 | Crankcase vent oil separator bolt (3 required) |
| 18 | 6A664 | Crankcase vent oil separator hose |
| 19 | 9K022 | Fuel injector return hose assembly |
| 20 | 9N184 | Secondary fuel filter |
| 21 | W503279 | Secondary fuel filter bracket bolt (3 required) |
| 22 | 6466 | Turbocharger mounting gasket |
| 23 | 6K682 | Turbocharger |
| 24 | 6N646 | Turbocharger downpipe |
| 25 | 8287 | Turbocharger downpipe clamp |
| 26 | W503298 | Turbocharger downpipe bracket bolt |
| 27 | 9D430 | Vacuum hose adapter assembly |
| 28 | 9U469 | Turbocharger coolant outlet tube |
| 29 | 6B689 | Turbocharger oil supply tube |
| 30 | 9G478 | Turbocharger heat shield |
| 31 | W713535 | Turbocharger heat shield bolt (3 required) |
| 32 | W714639 | Turbocharger mounting bolt (4 required) |
| 33 | 9B613 | Turbocharger inlet hose (lower) |
| 34 | 9B613 | Turbocharger inlet hose (upper) |
| 35 | W701584 | Lower intake manifold bolt |
| 36 | W503303 | Lower intake manifold bolt (2 required) |
| 37 | 9424 | Upper intake manifold |
| 38 | 9F460 | Upper intake manifold heat shield |
| 39 | 9H449 | EGR outlet tube |
| 40 | 9E464 | EGR outlet tube-to-EGR cooler gasket (2 required) |
| 41 | W714852 | EGR outlet tube bolt (4 required) |
