Exploded View
WARNING: This page is about a different car, the 2013 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.

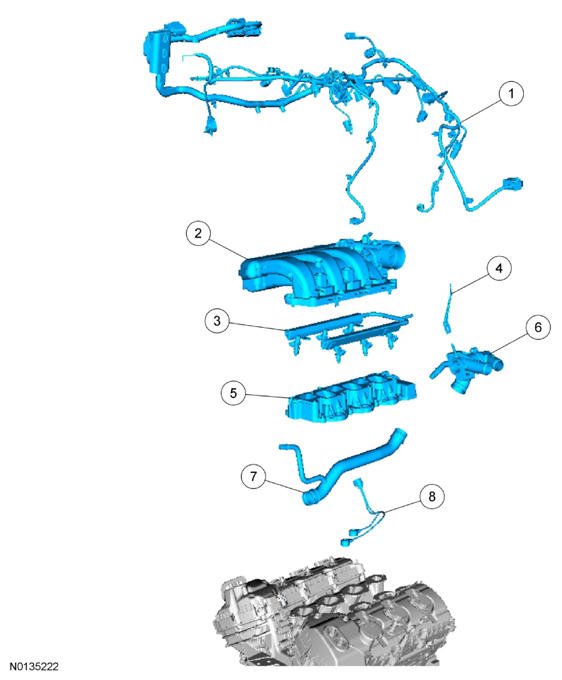

| Item |
Service Part Number |
Description |
| 1 |
12C508 |
Engine control wiring harness |
| 2 |
9424 |
Upper intake manifold |
| 3 |
9F797 |
Fuel rail |
| 4 |
9J444 |
Upper intake manifold support bracket |
| 5 |
9424 |
Lower intake manifold |
| 6 |
8A856 |
Thermostat housing |
| 7 |
9N271 |
Coolant tube |
| 8 |
9N271 |
KS |

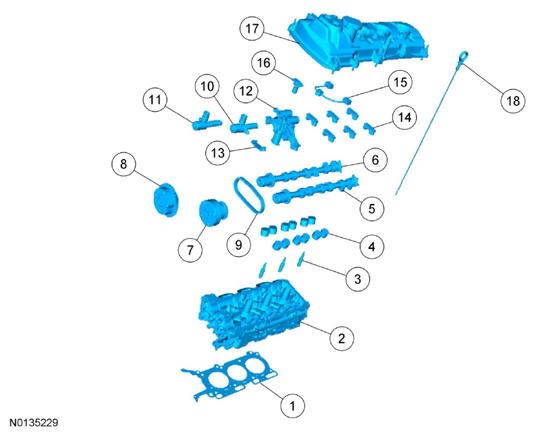

| Item |
Service Part Number |
Description |
| 1 |
6083 |
LH cylinder head gasket |
| 2 |
6050 |
LH cylinder head |
| 3 |
12405 |
Spark plug (3 required) |
| 4 |
6500 |
Valve tappet (12 required) |
| 5 |
6A269 |
Engine front cover |
| 6 |
6A267 |
LH exhaust camshaft |
| 7 |
6C525 |
Exhaust camshaft VCT
assembly |
| 8 |
6C524 |
Intake camshaft VCT
assembly |
| 9 |
6C256 |
LH secondary timing chain |
| 10 |
6B297 |
Exhaust camshaft VCT
oil control solenoid |
| 11 |
6B297 |
Intake camshaft VCT
oil control solenoid |
| 12 |
6B280 |
Camshaft mega cap |
| 13 |
6K297 |
LH secondary tensioner shoe |
| 14 |
6A258 |
LH camshaft cap (6 required) |
| 15 |
6K602 |
Valve train oil feed tube |
| 16 |
6C270 |
LH secondary timing chain tensioner |
| 17 |
6K273 |
LH valve cover |
| 18 |
6750 |
Oil level indicator |

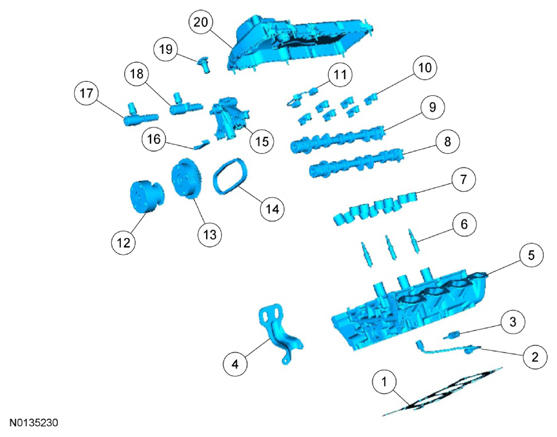

| Item |
Service Part Number |
Description |
| 1 |
6051 |
RH cylinder head gasket |
| 2 |
14B485 |
CHT
sensor jumper harness |
| 3 |
6G004 |
CHT
sensor |
| 4 |
17A084 |
Engine lift eye |
| 5 |
6049 |
RH cylinder head |
| 6 |
12405 |
Spark plug (3 required) |
| 7 |
6500 |
Valve tappet (12 required) |
| 8 |
6A266 |
RH intake camshaft |
| 9 |
6A268 |
RH exhaust camshaft |
| 10 |
6A258 |
RH camshaft cap (8 required) |
| 11 |
6K602 |
Valve train oil feed tube |
| 12 |
6C525 |
Exhaust camshaft VCT
assembly |
| 13 |
6C524 |
Intake camshaft VCT
assembly |
| 14 |
6C256 |
RH secondary timing chain |
| 15 |
6B280 |
Camshaft mega cap |
| 16 |
6K297 |
RH secondary tensioner shoe |
| 17 |
6B297 |
Exhaust camshaft VCT
oil control solenoid |
| 18 |
6B297 |
Intake camshaft VCT
oil control solenoid |
| 19 |
6C270 |
RH secondary timing chain tensioner |
| 20 |
6K271 |
RH valve cover |

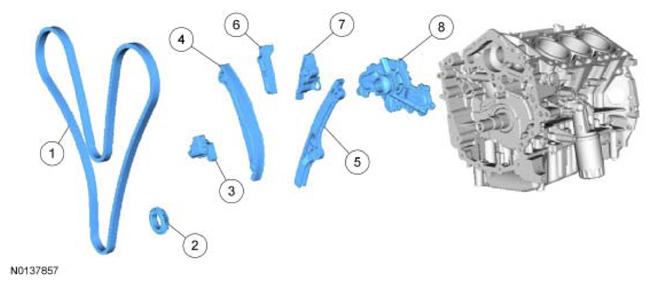

| Item |
Service Part Number |
Description |
| 1 |
6268 |
Timing chain |
| 2 |
6306 |
Crankshaft timing sprocket |
| 3 |
6L266 |
Primary timing chain tensioner |
| 4 |
6K255 |
Primary timing chain tensioner arm |
| 5 |
6B274 |
LH lower primary timing chain guide |
| 6 |
6K297 |
RH primary timing chain guide |
| 7 |
6K297 |
LH upper primary timing chain guide |
| 8 |
8501 |
Coolant pump |

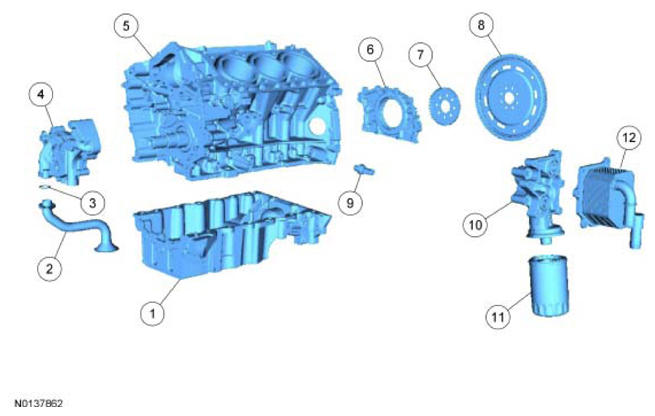

| Item |
Service Part Number |
Description |
| 1 |
6675 |
Oil pan |
| 2 |
6622 |
Oil pump screen and pickup tube |
| 3 |
6625 |
Oil pump screen and pickup tube O-ring seal |
| 4 |
6621 |
Oil pump |
| 5 |
6010 |
Cylinder block |
| 6 |
6D327 |
Crankshaft rear seal retainer plate |
| 7 |
12A227 |
Crankshaft sensor ring |
| 8 |
6375 |
Flexplate |
| 9 |
9278 |
EOP switch |
| 10 |
6881 |
Oil filter adapter |
| 11 |
6714 |
Engine oil filter |
| 12 |
6A642 |
Oil cooler |

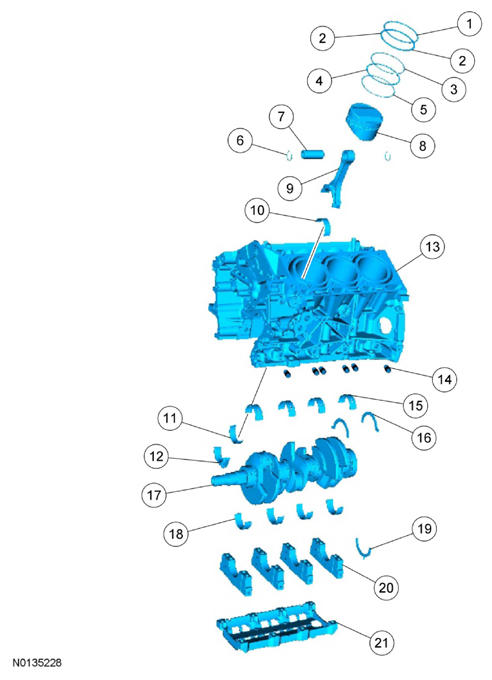

| Item |
Service Part Number |
Description |
| 1 |
(part Of 6148) |
Piston compression upper ring (6 required) |
| 2 |
(part of 6148) |
Piston compression lower ring (6 required) |
| 3 |
(part of 6148) |
Piston oil control upper segment ring (6 required) |
| 4 |
(part of 6148) |
Piston oil control spacer (6 required) |
| 5 |
(part of 6148) |
Piston oil control lower segment ring (6 required) |
| 6 |
6140 |
Piston pin retainer (12 required) |
| 7 |
6135 |
Piston pin (6 required) |
| 8 |
6110 |
Piston (6 required) |
| 9 |
6200 |
Connecting rod (6 required) |
| 10 |
6211 |
Connecting rod upper bearing (6 required) |
| 11 |
6211 |
Connecting rod lower bearing (6 required) |
| 12 |
(part of 6200) |
Connecting rod cap (6 required) |
| 13 |
6010 |
Cylinder block |
| 14 |
6K868 |
Piston oil cool valve (6 required) |
| 15 |
6333 |
Cylinder block crankshaft main bearing (4 required) |
| 16 |
6A341 |
Connecting rod cap (6 required) |
| 17 |
6303 |
Crankshaft |
| 18 |
6A338 |
Lower crankshaft main bearings (4 required) |
| 19 |
6K302 |
Crankshaft lower thrust washer |
| 20 |
6325 |
Lower crankshaft main bearing caps (4 required) |
| 21 |
6C364 |
Main bearing cap support brace |
