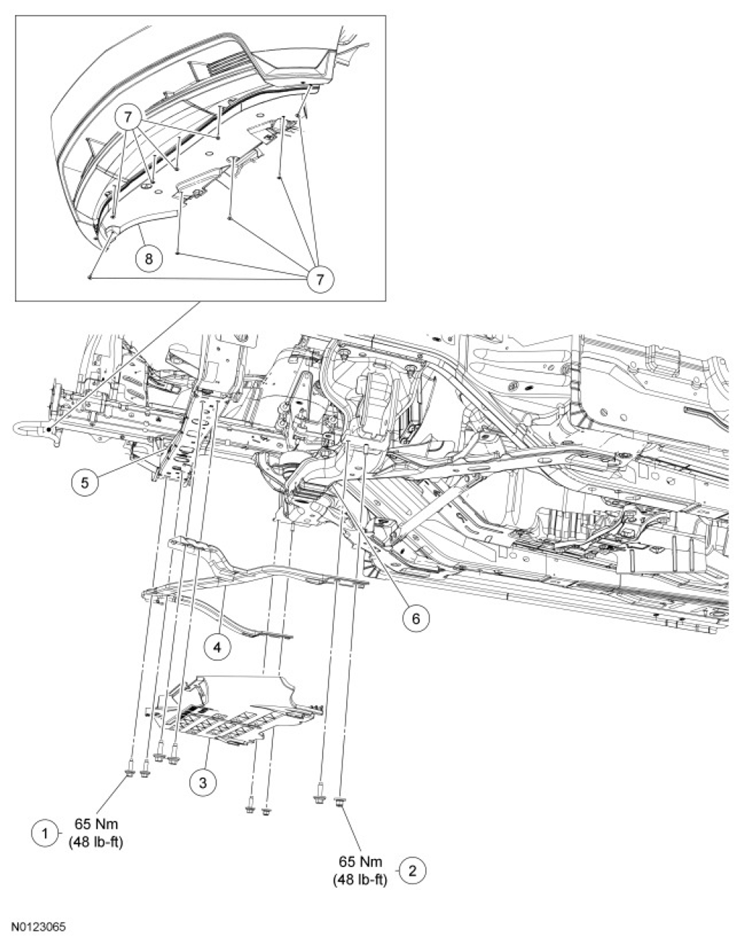

Crossmember Brace - Exploded View
WARNING: This page is about a different car, the 2013 Ford Mustang. However, it is still accessible from the selected car via links, so may be relevant.
| Item | Part Number | Description |
|---|---|---|
| 1 | W714780 | Crossmember brace bolts |
| 2 | W711553 | Crossmember brace nuts |
| 3 | - | Crossmember brace cover (part of 108A02) |
| 4 | 108A02 | Crossmember brace |
| 5 | 5019 | Crossmember - front |
| 6 | 5025 | Subframe - front |
| 7 | W715060 | Front splash shield screws (9 required) |
| 8 | 17626 | Front splash shield |
- Refer to the procedures and/or exploded views in this service information for any Warnings, Notices, Notes, Materials, Specifications, and Special Tools. Items in the exploded views may not be listed in order of removal.
