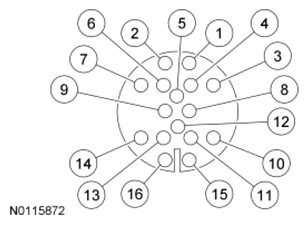

Transmission Leadframe Connector
WARNING: This page is about a different car, the 2013 Ford Mustang. However, it is still accessible from the selected car via links, so may be relevant.
| Item | Description |
|---|---|
| 1 | Turbine Shaft Speed (TSS) sensor signal |
| 2 | NOT USED |
| 3 | TCC solenoid control |
| 4 | Transmission Range (TR) sensor power |
| 5 | Signal return |
| 6 | Transmission Fluid Temperature (TFT) sensor signal |
| 7 | Ignition voltage |
| 8 | Shift Solenoid E (SSE) control |
| 9 | Shift Solenoid A (SSA) control |
| 10 | Shift Solenoid D (SSD) control |
| 11 | TR sensor ground |
| 12 | Battery voltage |
| 13 | Shift Solenoid C (SSC) control |
| 14 | Shift Solenoid B (SSB) control |
| 15 | Output Shaft Speed (OSS) sensor signal |
| 16 | Pressure Control Solenoid A (PCA) control |
