Section 1 (Automatic Transmission - Automatic Shifting Manual Transmission/Transaxle)
>>
Diagnosis And Testing
>>
Transaxle Connector Layouts
>>
Input Shaft Speed Sensor 1 Vehicle Harness C143
Input Shaft Speed Sensor 1 Vehicle Harness C143
WARNING:
This page is about a different variant/trim than selected.

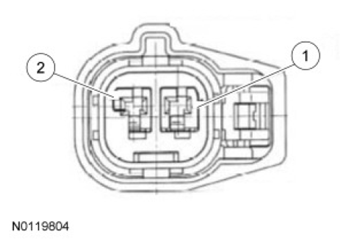

Fig 1: Identifying Input Shaft Speed Sensor 1 Vehicle Harness Connector C143
Courtesy of FORD MOTOR CO.
PIN REFERENCE CHART
Pin Number
Circuit Function
1
Input Shaft Speed Sensor
2
Power
