Solenoid Body Leadframe-to-Transmission Range (TR) Sensor Internal Circuit Diagram
WARNING: This page is about a different variant/trim than selected.

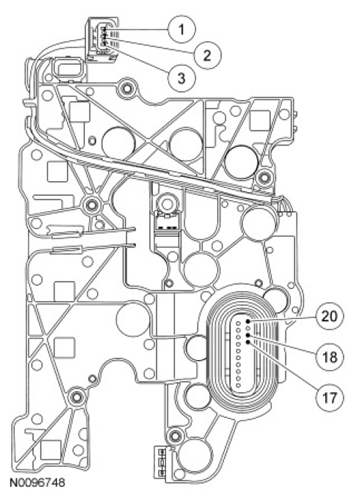

Fig 1: Identifying Solenoid Body-To-Transmission Range Sensor Internal Circuit Diagram Connector Terminals
PIN NUMBER REFERENCE CHART
| Solenoid Body Leadframe Main Connector Pin Number | TR Sensor Pin Number | Circuit Function |
|---|---|---|
| 18 | 1 | Transmission Range (TR) power |
| 17 | 2 | TR signal |
| 20 | 3 | TR ground |
