Solenoid Body Leadframe-to-Output Shaft Speed (OSS) Sensor Internal Circuit Diagram
WARNING: This page is about a different variant/trim than selected.

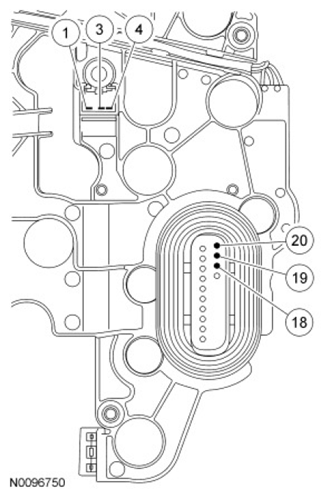

Fig 1: Identifying Solenoid Body Leadframe-To-Output Shaft Speed Sensor Internal Circuit Diagram Connector Terminals
PIN NUMBER REFERENCE CHART
| Solenoid Body Leadframe Main Connector Pin Number | Output Shaft Speed (OSS) Sensor Pin Number | Circuit Function |
|---|---|---|
| 20 | 1 | Transmission Range (TR)/ Output Shaft Speed (OSS) sensor ground circuit |
| 19 | 3 | OSS sensor signal |
| 18 | 4 | TR / OSS sensor power supply |
