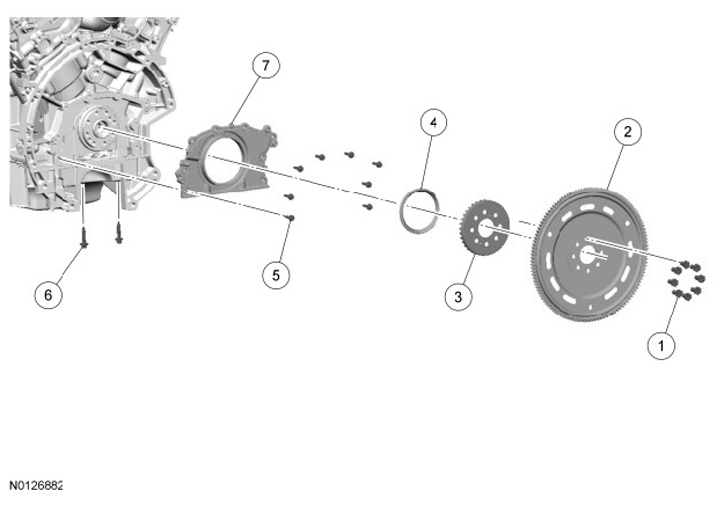

Flexplate or Flywheel and Crankshaft Rear Seal - Exploded View
ITEM DESCRIPTION CHART
| Item | Part Number | Description |
|---|---|---|
| 1 | 6379 | Flexplate bolt (8 required) |
| 2 | 6375 | Flexplate |
| 3 | 12A227 | Crankshaft sensor ring |
| 4 | 6701 | Crankshaft rear seal |
| 5 | W503277 | Crankshaft rear seal retainer plate bolt (8 required) |
| 6 | W503279 | Crankshaft rear seal retainer plate bolt (2 required) |
| 7 | 6K301 | Crankshaft rear seal retainer plate |
- Refer to the procedures and/or exploded views in this service information for any Warnings, Notices, Notes, Materials, Specifications, and Special Tools. Items in the exploded views may not be listed in order of removal.
