Brake Pedal and Bracket: Notes
NOTE:
Automatic transmission shown in illustration, manual transmission similar.

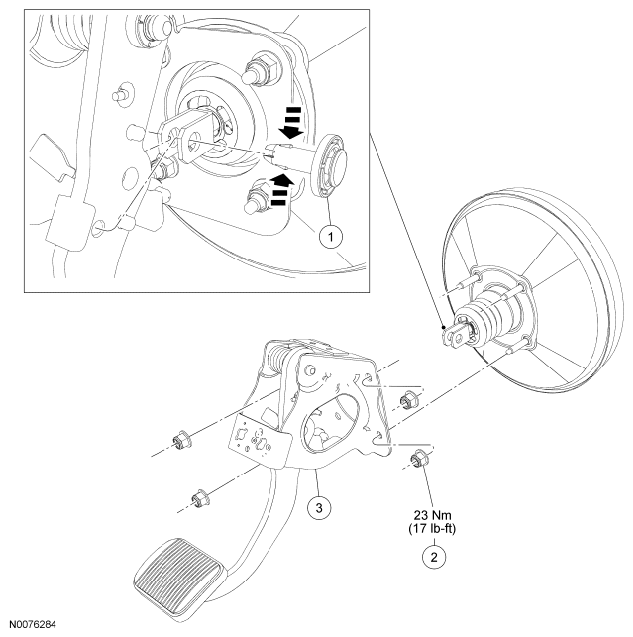

Fig 1: Brake Booster Actuating Rod Pin, Retaining Nut, Brake Pedal And Bracket Assembly With Torque Specifications
ITEM DESCRIPTION CHART
| Item | Part Number | Description |
|---|---|---|
| 1 | 2L523 | Brake booster actuating rod pin |
| 2 | W520212 | Brake booster retaining nut (4 required) |
| 3 | 2450 | Brake pedal and bracket assembly |
