Engine Lubrication Components - Exploded View
WARNING: This page is about a different car, the 2009 Ford Mustang. However, it is still accessible from the selected car via links, so may be relevant.

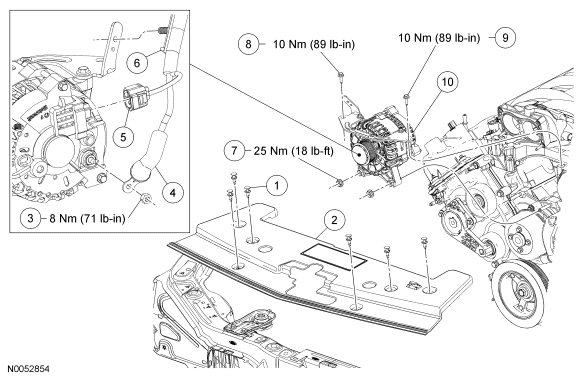

| Item | Part Number | Description |
|---|---|---|
| 1 | - | Pin-type retainer |
| 2 | 8C291 | Radiator sight shield |
| 3 | W705790 | B+ terminal nut |
| 4 | - | B+ terminal cover (part of 14305) |
| 5 | 14A4644 | Generator electrical connector (part of 14305) |
| 6 | - | Wiring harness pin-type retainer (part of 14305) |
| 7 | N804758 | Generator nut (2 required) |
| 8 | N807309 | Generator bracket bolt |
| 9 | W704682 | Generator bracket bolt |
| 10 | 10300 | Generator |

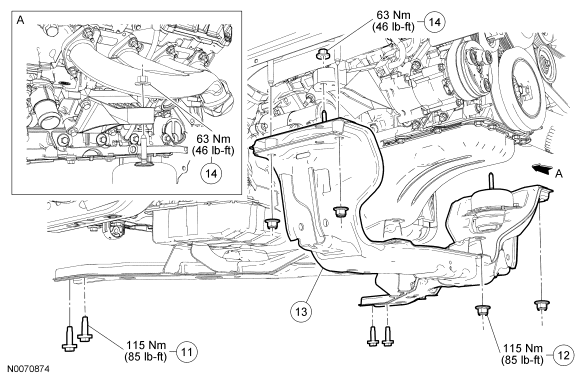

| Item | Part Number | Description |
|---|---|---|
| 11 | W711075 | Subframe bolt (4 required) |
| 12 | W707246 | Subframe nut (4 required) |
| 13 | 5025 | Subframe |
| 14 | N621943 | Engine support insulator nut (2 required) |

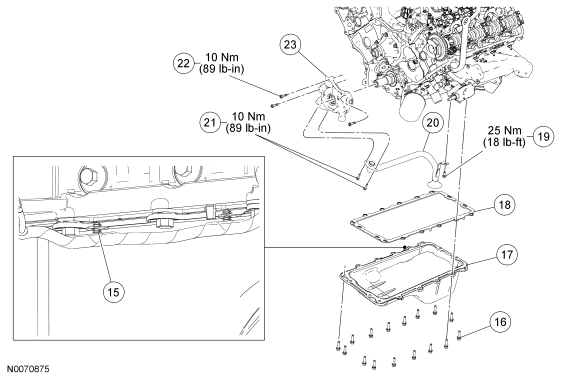

| Item | Part Number | Description |
|---|---|---|
| 15 | - | Pin-type retainer (2 required) (part of 12B637) |
| 16 | W701605 | Oil pan bolt (16 required) |
| 17 | 6675 | Oil pan |
| 18 | 6710 | Oil pan gasket |
| 19 | N605904 | Oil pump screen and pickup tube-to-spacer bolt |
| 20 | 6622 | Oil pump screen and pickup tube |
| 21 | N806155 | Oil pump screen and pickup tube-to-oil pump bolts (2 required) |
| 22 | N806183 | Oil pump bolt (3 required) |
| 23 | 6621 | Oil pump |
- For additional information, refer to the procedures.
