Engine Lubrication Components - Exploded View
WARNING: This page is about a different car, the 2009 Ford Mustang. However, it is still accessible from the selected car via links, so may be relevant.

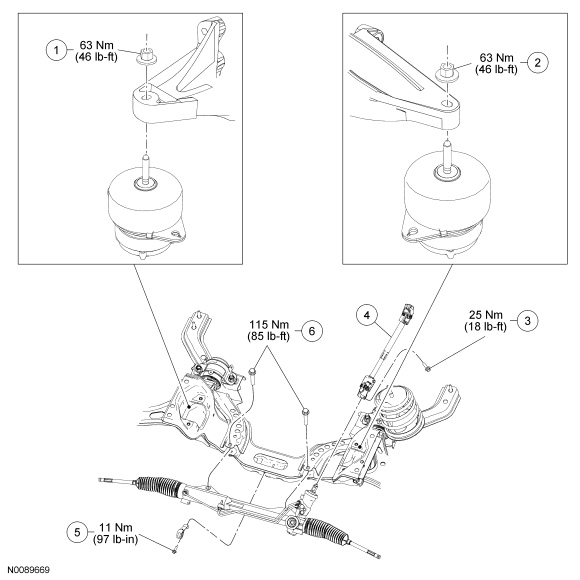

Courtesy of FORD MOTOR CO.
| Item |
Part Number |
Description |
| 1 |
N621943 |
RH engine mount bracket-to-engine mount nut |
| 2 |
N621943 |
LH engine mount bracket-to-engine mount nut |
| 3 |
W704980 |
Steering column coupling-to-steering gear bolt |
| 4 |
3B676 |
Steering column lower shaft |
| 5 |
W505255 |
Power Steering Pressure (PSP) tube bracket-to-crossmember bolt |
| 6 |
W10909 |
Steering gear bolts |

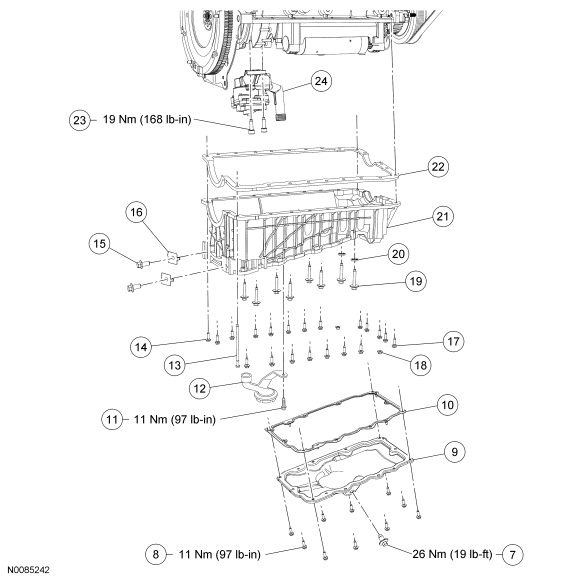

Courtesy of FORD MOTOR CO.
| Item |
Part Number |
Description |
| 7 |
6730 |
Oil pan drain plug |
| 8 |
E802185 |
Oil pan bolt (10 required) |
| 9 |
6676 |
Oil pan |
| 10 |
6710 |
Oil pan gasket |
| 11 |
W500214 |
Oil pump screen and pickup tube bolt |
| 12 |
6617 |
Oil pump screen and pickup tube |
| 13 |
E804588 |
Cylinder block cradle bolt |
| 14 |
W709198 |
Cylinder block cradle bolt |
| 15 |
E802185 |
Bell housing-to-cylinder block cradle spacer bolt (2 required) |
| 16 |
6C629 |
Bell housing-to-cylinder block cradle spacer (2 required) |
| 17 |
E802185 |
Cylinder block cradle bolt (20 required) |
| 18 |
E822125 |
Cylinder block cradle nut (2 required) |
| 19 |
W702323 |
Cylinder block cradle bolt (8 required) |
| 20 |
6734 |
Washer (2 required) |
| 21 |
6F092 |
Cylinder block cradle |
| 22 |
6710 |
Cylinder block cradle gasket |
| 23 |
W708582 |
Oil pump bolt (2 required) |
| 24 |
6600 |
Oil pump |
- For additional information, refer to the procedures.
