Lower End Components - Exploded View, Flywheel and Crankshaft Rear Seal with Retainer Plate
WARNING: This page is about a different car, the 2009 Ford Mustang. However, it is still accessible from the selected car via links, so may be relevant.

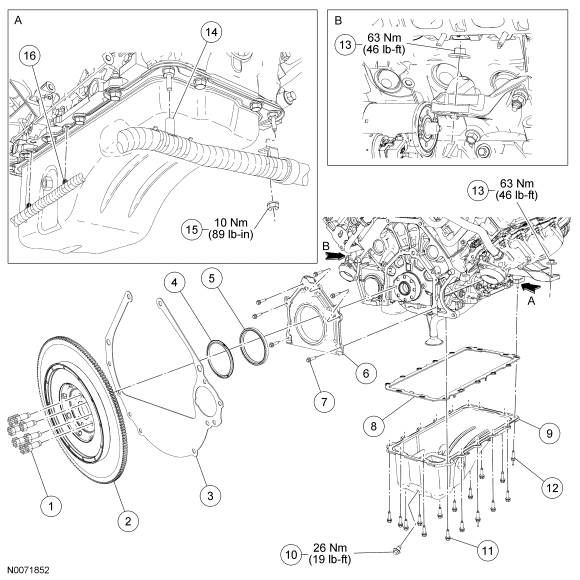

Fig 1: Exploded View Of Flywheel & Crankshaft Rear Seal With Retainer Plate With Torque Specifications
| Item | Part Number | Description |
|---|---|---|
| 1 | 6379 | Flywheel bolt (8 required) |
| 2 | 6375 | Flywheel |
| 3 | 6A373 | Engine-to-transmission spacer plate |
| 4 | 6310 | Crankshaft oil slinger |
| 5 | 6701 | Crankshaft rear seal |
| 6 | 6K318 | Crankshaft rear seal retainer plate |
| 7 | N806155 | Crankshaft rear seal retainer plate bolt (6 required) |
| 8 | 6710 | Oil pan gasket |
| 9 | 6675 | Oil pan |
| 10 | 6730 | Oil pan drain plug |
| 11 | W701605 | Oil pan bolt (14 required) |
| 12 | W701606 | Oil pan stud bolt (2 required) |
| 13 | W12530 | Engine support insulator nut (2 required) |
| 14 | - | Wiring harness retainer (part of 12B637) |
| 15 | - | Wire harness retainer bracket nut |
| 16 | - | Wiring harness retainer (2 required) (part of 14305) |
- For additional information, refer to the procedures.
