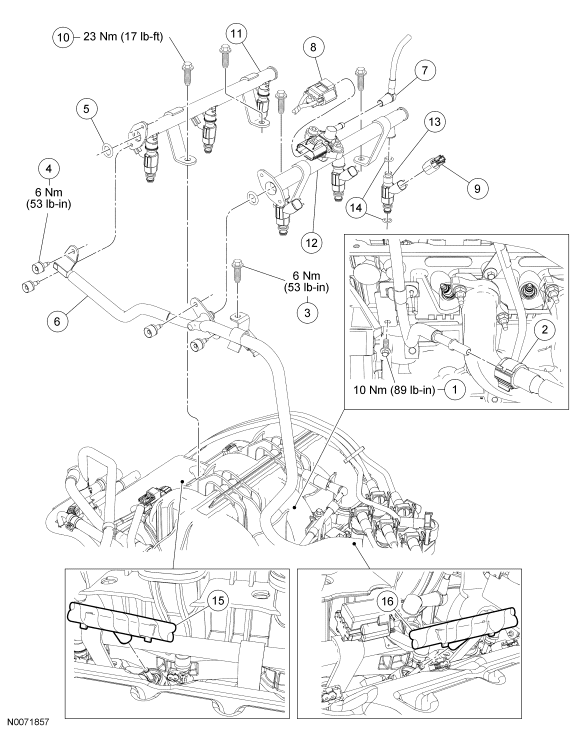

Fuel Rail and Fuel Injector - Exploded View
WARNING: This page is about a different car, the 2009 Ford Mustang. However, it is still accessible from the selected car via links, so may be relevant.
| Item | Part Number | Description |
|---|---|---|
| 1 | W500213 | Lower fuel rail supply tube bracket bolt |
| 2 | 834551 | Fuel rail supply tube quick connect coupling |
| 3 | W500204 | Upper fuel rail supply tube bracket bolt |
| 4 | W711782 | Fuel rail supply tube bolt (4 required) |
| 5 | - | O-ring seal (2 required) |
| 6 | 9E964 | Fuel rail supply tube |
| 7 | 9E498 | Fuel rail pressure and temperature sensor vacuum hose |
| 8 | 14A464 | Fuel rail pressure and temperature sensor electrical connector |
| 9 | 14A464 | Fuel injector electrical connector (6 required) |
| 10 | W500023 | Fuel rail bolt (4 required) |
| 11 | 9D280 | RH fuel rail |
| 12 | 9D280 | LH fuel rail |
| 13 | 9F593 | Fuel injector (6 required) |
| 14 | - | O-ring seals (12 required) |
| 15 | 13A506 | RH wiring harness retainer |
| 16 | 13A506 | LH wiring harness retainer |
- For additional information, refer to the procedures.
