Interior Trim - Exploded View
WARNING: This page is about a different car, the 2009 Ford Mustang. However, it is still accessible from the selected car via links, so may be relevant.
NOTE:

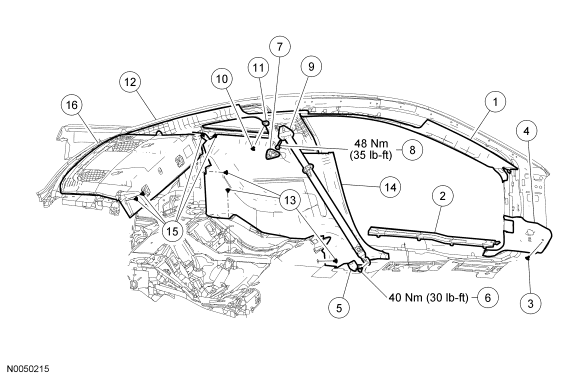

The coupe is shown in Fig 1, the convertible is similar.
| Item | Part Number | Description |
|---|---|---|
| 1 | 03598 RH/ 03599 LH | A-pillar trim panel |
| 2 | 13208 RH/ 13209 LH | Door scuff plate |
| 3 | 390018 | A-pillar lower trim panel pin-type retainer |
| 4 | 02344 RH/ 02345 LH | A-pillar lower trim panel |
| 5 | - | Lower front safety belt anchor bolt cover (part of 6311B08-A) |
| 6 | - | Lower front safety belt anchor bolt (part of 6311B08-A) |
| 7 | - | Upper front safety belt anchor bolt cover (part of 6311B08-A) |
| 8 | - | Upper front safety belt anchor bolt (part of 6311B08-A) |
| 9 | 6311B08 | Front safety belt assembly |
| 10 | W505956 | Coat hook bolt |
| 11 | 29024 | Coat hook |
| 12 | 51986 RH/ 51987 LH | Quarter window trim panel |
| 13 | W706544 | Quarter trim panel pin-type retainer (3 required) |
| 14 | 31012 RH/ 31013 LH | Quarter trim panel |
| 15 | 54403 | Parcel shelf pin-type retainers (4 required) |
| 16 | 6346668 | Parcel shelf |
- For additional information, refer to the appropriate procedures.
