Front End Accessory Drive (FEAD) - Exploded View
WARNING: This page is about a different car, the 2009 Ford Mustang. However, it is still accessible from the selected car via links, so may be relevant.

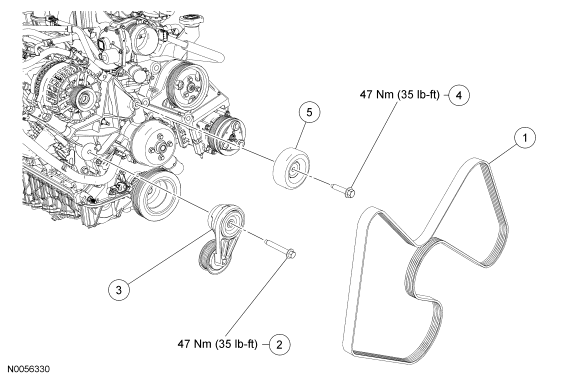

| Item | Part Number | Description |
|---|---|---|
| 1 | 8620 | Accessory drive belt |
| 2 | W500325 | Accessory drive belt tensioner bolt |
| 3 | 6B209 | Accessory drive belt tensioner |
| 4 | - | Accessory drive belt idler pulley bolt (part of 6C348) |
| 5 | 6C348 | Accessory drive belt idler pulley |

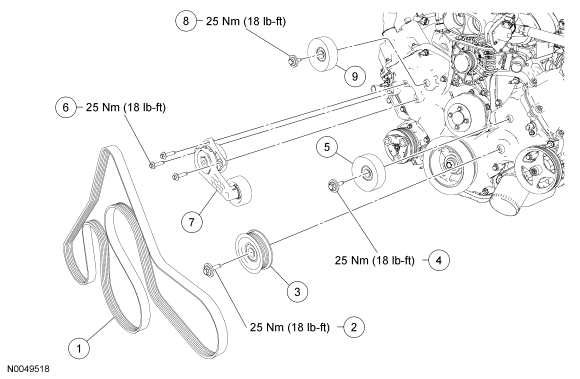

| Item | Part Number | Description |
|---|---|---|
| 1 | 8620 | Accessory drive belt |
| 2 | W707288 | Accessory drive belt idler pulley bolt |
| 3 | 6C348 | Accessory drive belt idler pulley |
| 4 | N808102 | Accessory drive belt idler pulley bolt |
| 5 | 19A216 | Accessory drive belt idler pulley |
| 6 | N808920 | Accessory drive belt tensioner bolt (3 required) |
| 7 | 6B209 | Accessory drive belt tensioner |
| 8 | N808102 | Accessory drive belt idler pulley bolt |
| 9 | 19A216 | Accessory drive belt idler pulley |

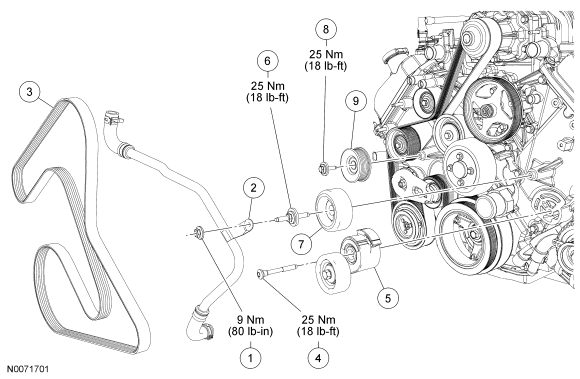

| Item | Part Number | Description |
|---|---|---|
| 1 | N621905 | Coolant tube bracket nut |
| 2 | 6B851 | Coolant tube |
| 3 | 8620 | Accessory drive belt |
| 4 | - | Accessory drive belt tensioner bolt (part of 6B209) |
| 5 | 6B209 | Accessory drive belt tensioner |
| 6 | W712808 | Accessory drive belt smooth idler pulley stud bolt |
| 7 | 19A216 | Accessory drive belt smooth idler pulley |
| 8 | N808102 | Accessory drive belt grooved idler pulley bolt |
| 9 | 19A216 | Accessory drive belt grooved idler pulley |
- For additional information, refer to the procedures.
