Interior Trim - Exploded View
WARNING: This page is about a different car, the 2007 Ford Ranger. However, it is still accessible from the selected car via links, so may be relevant.

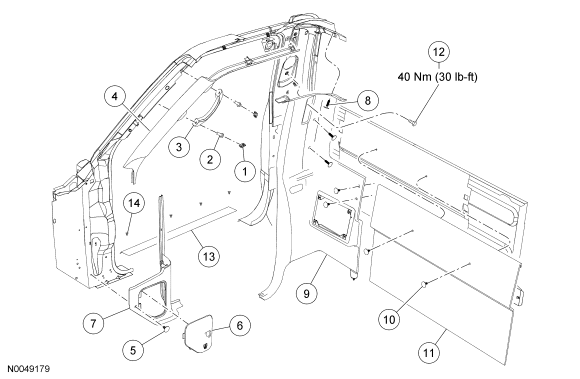

| Item | Part Number | Description |
|---|---|---|
| 1 | 31458 | Assist handle bolt cover (2 required) |
| 2 | N811527-S | Assist handle bolt (2 required) |
| 3 | 31406 | Assist handle |
| 4 | 03598 | A-pillar trim panel |
| 5 | W708761-S | Cowl panel retainer |
| 6 | 023A98 | Cowl panel cover |
| 7 | 02344 | Cowl panel |
| 8 | W708761-S | Pushpin retainer (5 required) |
| 9 | 278D12 | B-pillar trim panel |
| 10 | W708761-S | Pushpin retainer (2 required) |
| 11 | 40374 | Cab rear trim panel |
| 12 | - | Safety belt guide bolt |
| 13 | 13260 | Scuff plate |
| 14 | N800942-S | Scuff plate screw |

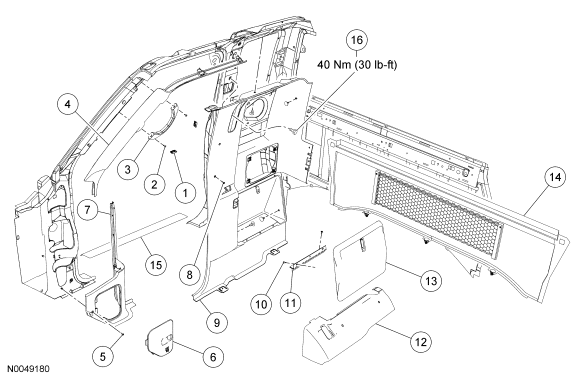

| Item | Part Number | Description |
|---|---|---|
| 1 | 31458 | Assist handle bolt cover (2 required) |
| 2 | N811527-S | Assist handle bolt (2 required) |
| 3 | 31406 | Assist handle |
| 4 | 03598 | A-pillar trim panel |
| 5 | W708761 | Cowl panel retainer |
| 6 | 023A98 | Cowl panel cover |
| 7 | 02344 | Cowl panel |
| 8 | 5802354 | Pushpin retainer (5 required) |
| 9 | 31012 | B-pillar trim panel |
| 10 | 386272-S | Hinge bolt (6 required) |
| 11 | 31518 | Seat hinge |
| 12 | 31056 | Seat lower trim panel |
| 13 | 31012 | Seat |
| 14 | 40374 | Cab rear trim panel |
| 15 | 13260 | Scuff plate |
| 16 | - | Safety belt guide bolt |

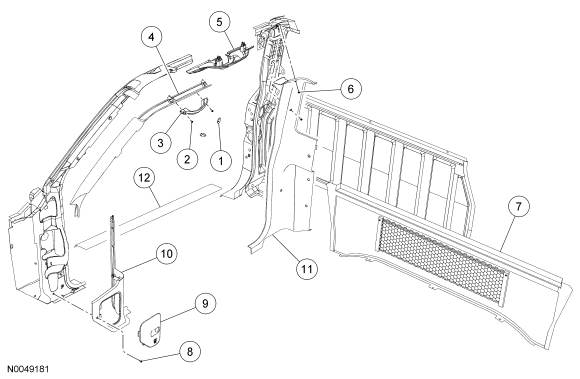

| Item | Part Number | Description |
|---|---|---|
| 1 | 31458 | Assist handle bolt cover (2 required) |
| 2 | N811527-S | Assist handle bolt (2 required) |
| 3 | 31406 | Assist handle |
| 4 | 03598 | A-pillar trim panel |
| 5 | 51754 | Door latch striker cover |
| 6 | 5802354 | Pin-type retainer (4 required) |
| 7 | 40374 | Cab rear trim panel |
| 8 | W708761 | Cowl panel retainer |
| 9 | 023A98 | Cowl panel cover |
| 10 | 02344 | Cowl panel |
| 11 | 31012 | C-pillar trim panel |
| 12 | 13260 | Scuff plate |
- For additional information, refer to the procedures in this article.
