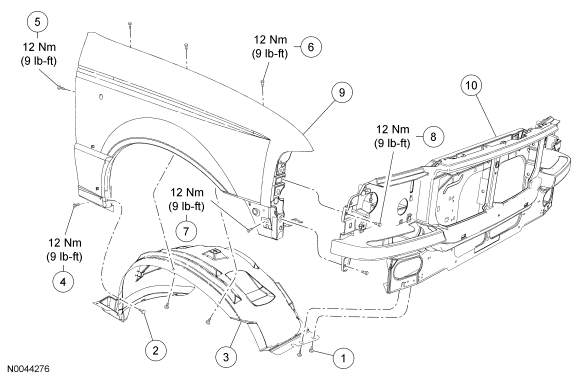

Front End Body Panels - Exploded View
WARNING: This page is about a different car, the 2007 Ford Ranger. However, it is still accessible from the selected car via links, so may be relevant.
| Item | Part Number | Description |
|---|---|---|
| 1 | - | Front fender splash shield front bolt (2 required) |
| 2 | - | Front fender splash shield scrivet (4 required) |
| 3 | 16054 | Front fender splash shield |
| 4 | N808650-S | Front fender lower mounting bolt |
| 5 | - | Front fender rear mounting bolt |
| 6 | - | Front fender upper mounting bolt (3 required) |
| 7 | - | Front fender-to-fender bracket mounting bolt |
| 8 | - | Front fender-to-radiator grille opening panel reinforcement bolt (2 required) |
| 9 | 16005 | Front fender |
| 10 | 8A284 | Radiator grille opening panel reinforcement |
- For additional information, refer to the procedures in this article.
