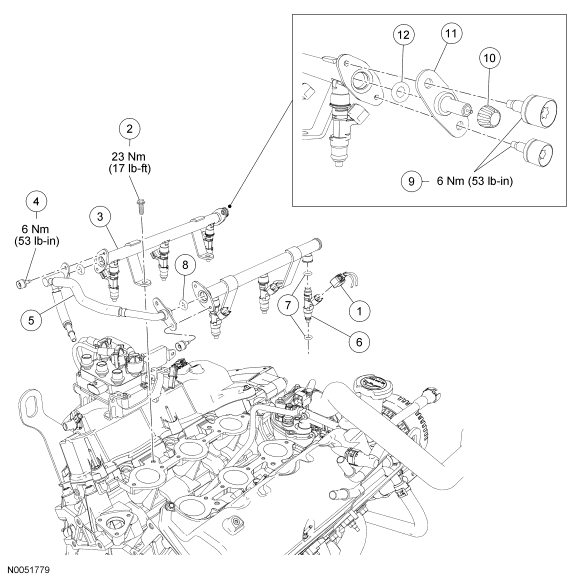

Fuel Rail and Fuel Injector - Exploded View
WARNING: This page is about a different car, the 2007 Ford Ranger. However, it is still accessible from the selected car via links, so may be relevant.
| Item | Part Number | Description |
|---|---|---|
| 1 | 14A464 | Fuel injector electrical connector (6 required) (part of 12B637) |
| 2 | W500023 | Fuel rail bolt (4 required) |
| 3 | 9D280 | Fuel rail (2 required) |
| 4 | W711782 | Fuel rail supply tube-to-fuel rail bolt (4 required) |
| 5 | 9E964 | Fuel rail supply tube |
| 6 | 9F593 | Fuel injector (6 required) |
| 7 | - | Fuel injector O-ring seals (12 required) |
| 8 | - | Fuel rail supply tube-to-fuel rail O-ring seal (2 required) |
| 9 | W711782 | Fuel pressure relief valve bolts (2 required) |
| 10 | - | Fuel pressure relief valve cap (part of 9G624) |
| 11 | 9G624 | Fuel pressure relief valve |
| 12 | - | Fuel pressure relief valve O-ring seal |
- For additional information, refer to the procedures in this article.
