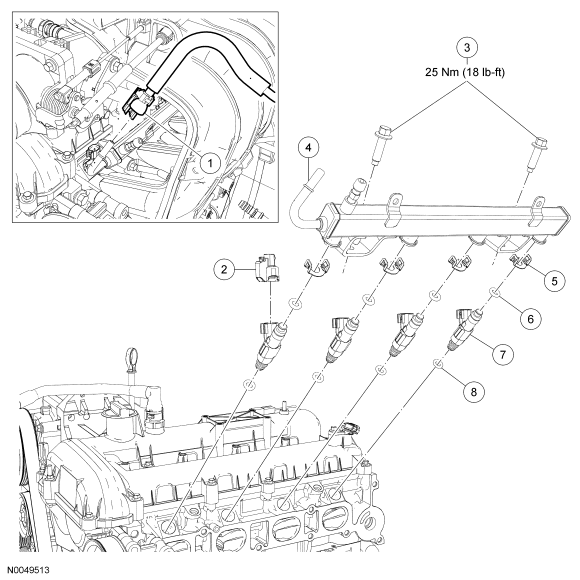

Fuel Rail and Fuel Injector - Exploded View
WARNING: This page is about a different car, the 2007 Ford Ranger. However, it is still accessible from the selected car via links, so may be relevant.
| Item | Part Number | Description |
|---|---|---|
| 1 | 9288 | Fuel supply tube spring lock coupling |
| 2 | 14A464 | Fuel injector electrical connector (4 required) (part of 12B637) |
| 3 | W500225 | Fuel rail bolts (2 required) |
| 4 | 9H487 | Fuel rail |
| 5 | 9C955 | Fuel injector retainer clip |
| 6 | - | Fuel injector upper O-ring seal (4 required) |
| 7 | 9F593 | Fuel injector |
| 8 | - | Fuel injector lower O-ring seal (4 required) |
- For additional information, refer to the procedures in this article.
