Exploded Views
WARNING: This page is about a different car, the 2007 Ford Ranger. However, it is still accessible from the selected car via links, so may be relevant.

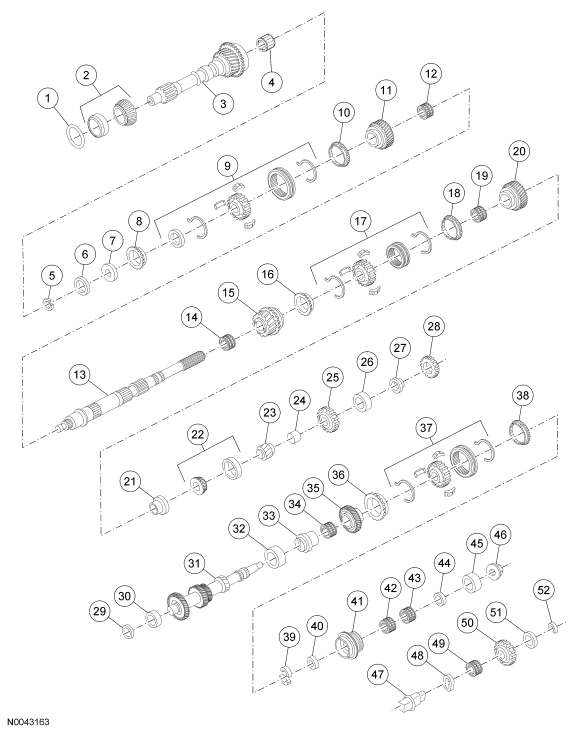

Courtesy of FORD MOTOR CO.
| Item |
Part Number |
Description |
| 1 |
7029 |
Thrust washer |
| 2 |
7025 |
Input shaft bearing and cup |
| 3 |
7017 |
Input shaft |
| 4 |
7120 |
Input shaft needle bearing |
| 5 |
7030 |
Snap ring |
| 6 |
7N112 |
Spacer |
| 7 |
7118 |
Thrust bearing |
| 8 |
7107 |
Synchronizer ring, 3rd/4th gear |
| 9 |
7124 |
Synchronizer assembly, 3rd/4th gear |
| 10 |
7107 |
Synchronizer ring, 3rd/4th gear |
| 11 |
7101 |
Mainshaft, 3rd gear |
| 12 |
7127 |
Needle bearing, 3rd gear |
| 13 |
7061 |
Output shaft |
| 14 |
7133 |
Needle bearing, 2nd gear |
| 15 |
7102 |
Mainshaft, 2nd gear |
| 16 |
7107 |
Synchronizer ring, 2nd/1st gear |
| 17 |
7124 |
Synchronizer assembly, 2nd/1st gear |
| 18 |
7107 |
Synchronizer ring, 2nd/1st gear |
| 19 |
7133 |
Needle bearing, 1st gear |
| 20 |
7100 |
Mainshaft, 1st gear |
| 21 |
7069 |
Sleeve |
| 22 |
7118 |
Roller bearing |
| 23 |
7112 |
Countershaft cluster gear |
| 24 |
7072 |
Washer |
| 25 |
7142 |
Output shaft, reverse gear |
| 26 |
7R205 |
Output shaft, rear roller bearing |
| 27 |
7B364 |
Locking nut, output shaft rear bearing |
| 28 |
7G450 |
Pick-up wheel |
| 29 |
7C434 |
Spacer |
| 30 |
7065 |
Countershaft front roller bearing |
| 31 |
7113 |
Countershaft |
| 32 |
7121 |
Countershaft roller bearing |
| 33 |
7173 |
Sleeve |
| 34 |
7R130 |
Countershaft cluster gear needle bearing |
| 35 |
7158 |
Countershaft cluster gear needle bearing |
| 36 |
7107 |
Synchronizer ring, 5th/reverse gear |
| 37 |
7124 |
Synchronizer assembly, 5th/reverse gear |
| 38 |
7107 |
Synchronizer ring, 5th/reverse gear |
| 39 |
7R482 |
Thrust washer (2-piece) |
| 40 |
7C340 |
Thrust washer |
| 41 |
7N040 |
Countershaft reverse gear |
| 42 |
7N270 |
Countershaft reverse gear needle bearing |
| 43 |
7N270 |
Countershaft reverse gear needle bearing |
| 44 |
7L324 |
Thrust washer, countershaft |
| 45 |
7C096 |
Countershaft rear roller bearing |
| 46 |
7N170 |
Lock nut, countershaft |
| 47 |
7140 |
Reverse idler gear shaft |
| 48 |
7N037 |
Thrust washer |
| 49 |
7EB9 |
Reverse idler gear needle bearing |
| 50 |
7141 |
Reverse idler gear |
| 51 |
7N037 |
Thrust washer |
| 52 |
7156 |
Retaining ring |

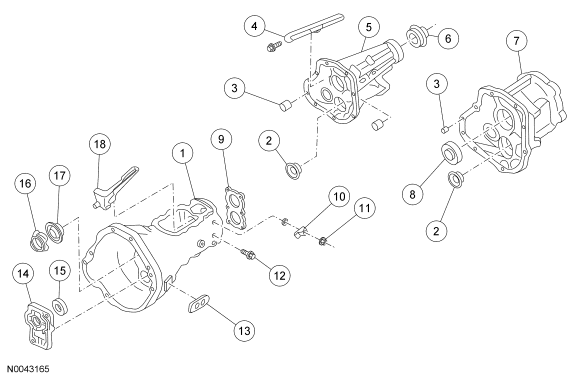

Courtesy of FORD MOTOR CO.
| Item |
Part Number |
Description |
| 1 |
7005 |
Main case |
| 2 |
7L276 |
Funnels |
| 3 |
- |
Dowels (part of 7A039) |
| 4 |
7A174 |
Oil passage |
| 5 |
7A039 |
Extension housing (rear wheel drive [RWD]) |
| 6 |
7052 |
Oil seal |
| 7 |
7A039 |
Extension housing (four wheel drive [4WD]) |
| 8 |
7052 |
Oil seal |
| 9 |
7085 |
Retainer |
| 10 |
7C277 |
Lock plate |
| 11 |
7N428 |
Nut |
| 12 |
7214 |
Reverse gear shift rail bolt |
| 13 |
7564 |
Clutch housing cover |
| 14 |
7050 |
Bearing retainer |
| 15 |
7052 |
Oil seal |
| 16 |
7046 |
Oil scoop ring |
| 17 |
7040 |
Oil baffle |
| 18 |
7A174 |
Oil passage |

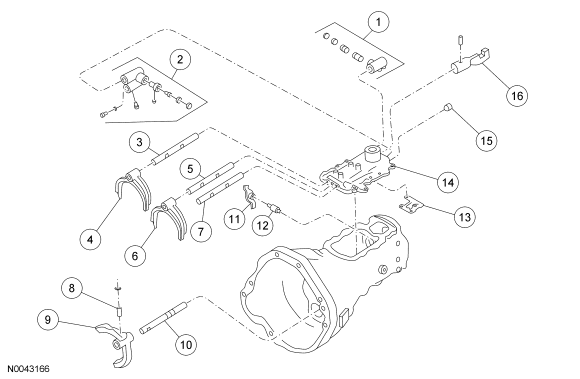

Courtesy of FORD MOTOR CO.
| Item |
Part Number |
Description |
| 1 |
7279 |
Shift gate, 1st/2nd |
| 2 |
7411 |
Shift gate, 3rd/4th |
| 3 |
7240 |
Shift rail, 1st/2nd |
| 4 |
7230 |
Shift fork, 1st/2nd |
| 5 |
7241 |
Shift rail, 3rd/4th |
| 6 |
7231 |
Shift fork, 3rd/4th |
| 7 |
- |
Upper shift rail, 5th/reverse |
| 8 |
7234 |
Spring |
| 9 |
7289 |
Shift fork, 5th/reverse |
| 10 |
7242 |
Lower shift rail, 5th/reverse |
| 11 |
7243 |
Gearshift rod |
| 12 |
7K179 |
Gearshift lever pivot |
| 13 |
7K201 |
Gear selector interlock sleeve |
| 14 |
7222 |
Case cover |
| 15 |
7E380 |
Filler plug |
| 16 |
7232 |
Reverse gear gate |
