External Sealing
WARNING: This page is about a different car, the 2007 Ford Ranger. However, it is still accessible from the selected car via links, so may be relevant.
CAUTION:
Do not try to stop a fluid leak by increasing the torque beyond specifications. This may cause damage to the transmission case threads.
The transmission has the following parts to prevent external fluid leakage:
- Gaskets
- Lip-type seals
- O-ring seals
- Seal rings
- Seal grommets
- Seal washers
- Thread sealant

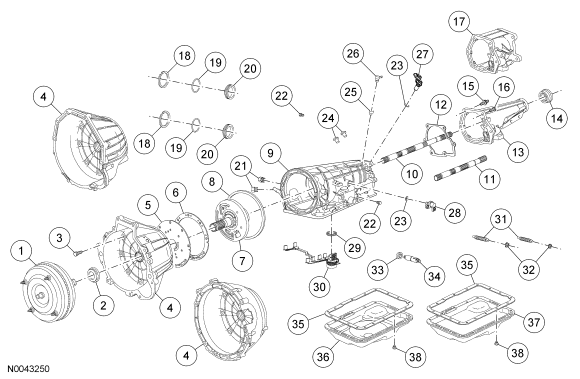

| Item | Part Number | Description |
|---|---|---|
| 1 | 7902 | Torque converter assembly |
| 2 | 7A248 | Seal assembly - converter hub |
| 3 | E804595 | Screw and seal assembly |
| 4 | 7976 | Housing assembly - converter |
| 5 | 7B472 | Plate - fluid pump adapter |
| 6 | 7A136 | Gasket - converter housing to case |
| 7 | 7A103 | Support and gear assembly - fluid pump |
| 8 | 7L323 | Seal ring - fluid pump |
| 9 | 7005 | Case assembly |
| 10 | 7060 | Shaft assembly - output rear wheel drive (RWD) |
| 11 | 7060 | Shaft assembly - output four wheel drive (4WD) |
| 12 | 7086 | Gasket - extension housing |
| 13 | 7A309 | Housing assembly - extension (RWD) |
| 14 | 7052 | Seal assembly - extension housing |
| 15 | E804137-S72 | Stud - extension housing to case |
| 16 | E800152-S72 | Screw - extension housing to case (5 required) |
| 17 | 7A039 | Housing assembly - extension (4WD) |
| 18 | E860343-S | Retaining ring (servos) |
| 19 | 7D040 | O-ring seal - servo cover to case |
| 20 | 7D027 | Cover and seal assembly (servo) |
| 21 | 7D273 | Connector assembly - fluid tube |
| 22 | E450102-S80 | Plug - pipe line and EPC pressure |
| 23 | W702981-S300 | O-ring seal - speed sensor |
| 24 | E804171-S2 | Pin (reverse band anchor) |
| 25 | 7034 | Vent assembly (RWD) |
| 26 | 7034 | Vent assembly (4WD) |
| 27 | 7H103 | Sensor assembly - trans output shaft speed (OSS) model dependent |
| 28 | 7M183 | Intermediate shaft speed sensor |
| 29 | 84400120 | O-ring seal - 16-pin connector assembly to case |
| 30 | 7Z409 | Connector assembly |
| 31 | 7C492 | Screw - intermediate and front band adjuster/lock |
| 32 | E825100-S100 | Nut and seal assembly - hex intermediate and front band adjustment/lock |
| 33 | 7B498 | Seal assembly - main control lever |
| 34 | 7A308 | Shaft - manual valve outer to inner lever |
| 35 | 7A191 | Gasket - fluid pan |
| 36 | 7A194 | Pan - fluid (4WD) |
| 37 | 7A194 | Pan - fluid (RWD) |
| 38 | W701203- S309M | Screw - fluid pan to case |
