Radiator and Cooling Fan - Exploded View, 2.3L
WARNING: This page is about a different car, the 2007 Ford Ranger. However, it is still accessible from the selected car via links, so may be relevant.

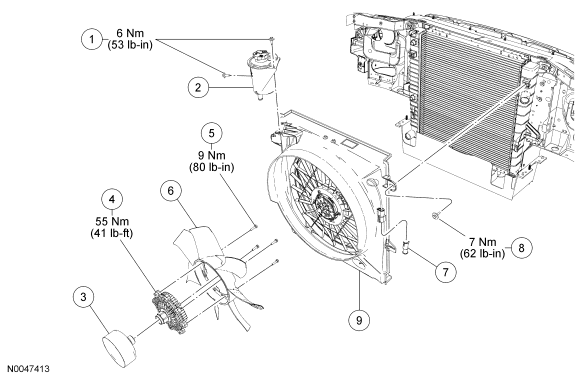

| Item | Part Number | Description |
|---|---|---|
| 1 | W503924 | Power steering fluid reservoir bolts (3 required) |
| 2 | 3531 | Power steering fluid reservoir |
| 3 | 8610 | Cooling fan pulley |
| 4 | 8A616 | Cooling fan clutch |
| 5 | N602530 | Cooling fan-to-clutch bolt (4 required) |
| 6 | 8600 | Cooling fan |
| 7 | 14A624 | Electric cooling fan electrical connector (part of 14290) (A/C equipped vehicles only) |
| 8 | W709027 | Cooling fan shroud bolt (2 required) |
| 9 | 8146 | Cooling fan shroud (shown with A/C equipped vehicles only electric cooling fan) |

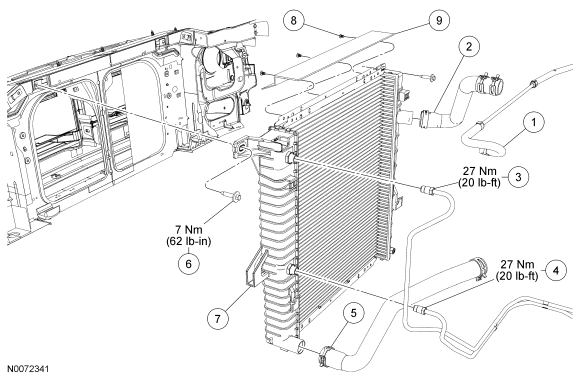

| Item | Part Number | Description |
|---|---|---|
| 1 | 8W005 | Degas bottle hose |
| 2 | 8260 | Upper radiator hose |
| 3 | 7A031 | Transmission cooler outlet tube |
| 4 | 7A030 | Transmission cooler inlet tube |
| 5 | 8286 | Lower radiator hose |
| 6 | N811605 | Radiator-to-radiator support bolt (2 required) |
| 7 | 8005 | Radiator |
| 8 | N806799 | Push pin (3 required) |
| 9 | 19T555 | Seal |

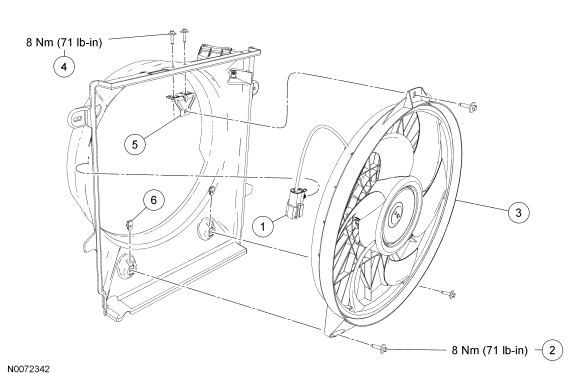

| Item | Part Number | Description |
|---|---|---|
| 1 | - | Electric cooling fan electrical connector (part of 8L605) (A/C equipped vehicles only) |
| 2 | W503925 | Electric cooling fan bolt (3 required) (A/C equipped vehicles only) |
| 3 | 8L605 | Electric cooling fan (A/C equipped vehicles only) |
| 4 | W503925 | Electric cooling fan bracket bolt (2 required) (A/C equipped vehicles only) |
| 5 | 8A600 | Electric cooling fan bracket (A/C equipped vehicles only) |
| 6 | W520822 | Electric cooling fan nut (3 required) (A/C equipped vehicles only) |
- For additional information, refer to the procedures in this article.
