Timing Drive Components - Camshaft Drive Cassette, LH: Notes
WARNING: This page is about a different car, the 2007 Ford Ranger. However, it is still accessible from the selected car via links, so may be relevant.
Special Tools
| Illustration | Tool Name | Tool Number |
|---|---|---|
| Adapter for 303-564 | 303-578 (T97T-6256-A) | |
| Holding Tool, Camshaft Sprocket | 303-564 (T97T-6256) | |
| Holding Tool, Crankshaft | 303-674 |

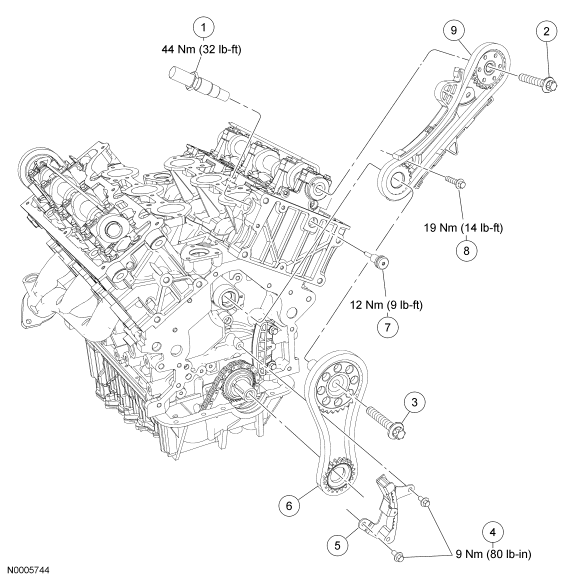

| Item | Part Number | Description |
|---|---|---|
| 1 | 6K254 | Hydraulic chain tensioner |
| 2 | 6M276 | Camshaft sprocket bolt |
| 3 | 6M276 | Jackshaft sprocket bolt |
| 4 | W500011 | Jackshaft chain tensioner bolts (2 required) |
| 5 | 6M271 | Jackshaft chain tensioner |
| 6 | - | Jackshaft chain and sprocket assembly |
| 7 | 6U001 | LH cassette upper bolt |
| 8 | W500110 | LH cassette lower bolt |
| 9 | 6M289 | LH cassette |
