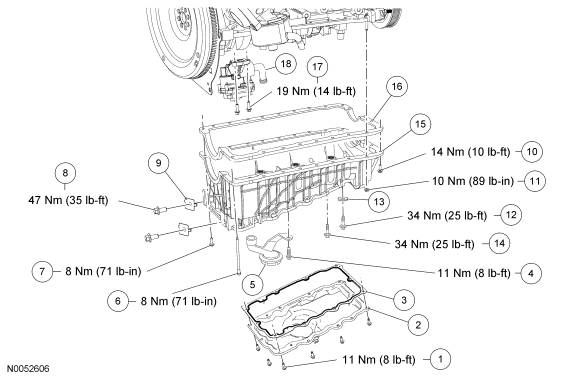

Engine Lubrication Components - Exploded View
WARNING: This page is about a different car, the 2007 Ford Ranger. However, it is still accessible from the selected car via links, so may be relevant.
| Item | Part Number | Description |
|---|---|---|
| 1 | E802185 | Oil pan bolt (12 required) |
| 2 | 6675 | Oil pan |
| 3 | 6710-A | Oil pan gasket |
| 4 | W500214 | Oil pump pickup tube bolt |
| 5 | 6617 | Oil pump pickup tube |
| 6 | E804588 | Cylinder block cradle bolt |
| 7 | W709198 | Cylinder block cradle bolt |
| 8 | E802185 | Bell housing-to-lower block cradle bolt (2 required) |
| 9 | 6C629 | Bell housing-to-lower block cradle spacer (2 required) |
| 10 | W712068 | Lower block cradle bolt (20 required) |
| 11 | E822125 | Lower block cradle nut (2 required) |
| 12 | W702323 | Lower block cradle bolt (2 required) |
| 13 | 6734 | Washer (2 required) |
| 14 | W702323 | Lower block cradle bolt (6 required) |
| 15 | 6F092 | Cylinder block cradle |
| 16 | 6710 | Cylinder block cradle gasket |
| 17 | E804387 | Oil pump bolt (2 required) |
| 18 | 6600 | Oil pump |
- For additional information, refer to the procedures in this article.
