Cylinder Head: Notes
WARNING: This page is about a different car, the 2007 Ford Ranger. However, it is still accessible from the selected car via links, so may be relevant.
Special Tools
| Illustration | Tool Name | Tool Number |
|---|---|---|
| Adapter for 303-564 | 303-578 (T97T-6256-A) or equivalent | |
| Holding Tool, Camshaft Sprocket | 303-564 (T97T-6256-B) or equivalent | |
| Remover, Spark Plug Wire | 303-106 (T74P-6666-A) | |
| Socket, Camshaft Sprocket Nut | 303-565 (T97T-6256-G) or equivalent | |
| Timing Tool, Crankshaft TDC | 303-573 (T97T-6303-A) or equivalent | |
| Torque Wrench Extension | 303-575 (T97T-6256-F) or equivalent |
Material
| Item | Specification |
|---|---|
| Silicone Brake Caliper Grease and Dielectric Compound XG-3-A |
ESE-M1C171-A |
| Item | Part Number | Description |
|---|---|---|
| 1 | - | RH inner fender splash shield push pin (5 required) |
| 2 | 16034 | RH inner fender splash shield |

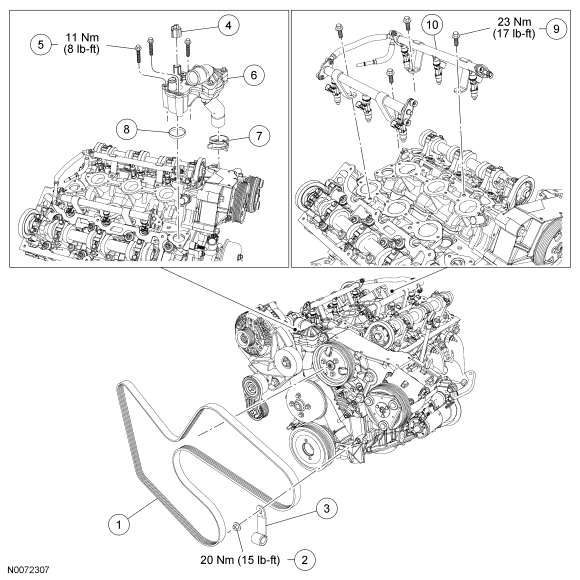

| Item | Part Number | Description |
|---|---|---|
| 1 | 8260 | Accessory drive belt |
| 2 | N621940 | A/C hose bracket nut |
| 3 | 19B632 | A/C hose bracket (part of 12D734) |
| 4 | 14A464 | Engine coolant temperature (ECT) sensor electrical connector (part of 12B637) |
| 5 | - | Thermostat housing bolt (3 required) |
| 6 | 8A586 | Thermostat housing |
| 7 | - | Bypass hose clamp |
| 8 | 8255 | Thermostat housing O-ring seal |
| 9 | W500023 | Fuel rail bolt (4 required) |
| 10 | - | Fuel rail and fuel injector assembly |

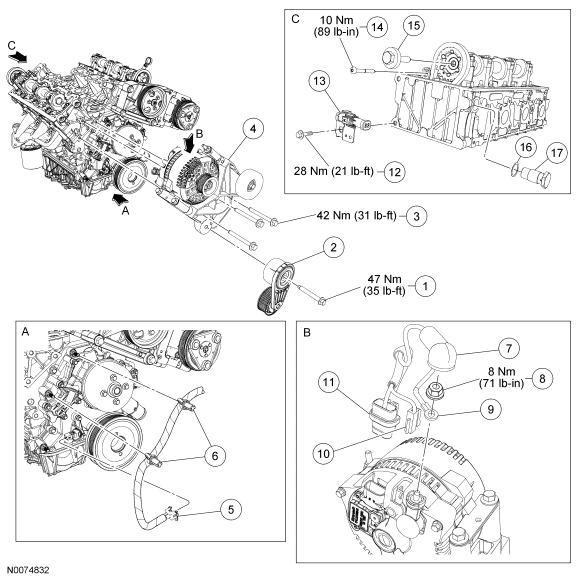

| Item | Part Number | Description |
|---|---|---|
| 1 | N500325 | Accessory drive belt tensioner bolt |
| 2 | 6B209 | Accessory drive belt tensioner |
| 3 | N807938 | Generator bracket bolt (4 required) |
| 4 | 10239 | Generator bracket |
| 5 | 14A464 | Crankshaft position (CKP) sensor electrical connector (part of 12B637) |
| 6 | 14A163 | Wiring harness retainers (2 required) (part of 12B637) |
| 7 | 14A240 | Generator B+ terminal cover (part of 14A280) |
| 8 | - | Generator B+ terminal nut |
| 9 | - | Generator B+ terminal |
| 10 | 14489 | Generator electrical connector (part of 14A280) |
| 11 | 14489 | Generator electrical connector (part of 14A280) |
| 12 | - | Wiring harness bracket bolt |
| 13 | 14A206 | Wiring harness bracket (part of 12B637) |
| 14 | 6U000 | RH timing drive cassette upper bolt |
| 15 | 6M276 | RH camshaft timing sprocket bolt |
| 16 | - | RH hydraulic chain tensioner O-ring seal |
| 17 | 6K254 | RH hydraulic chain tensioner |

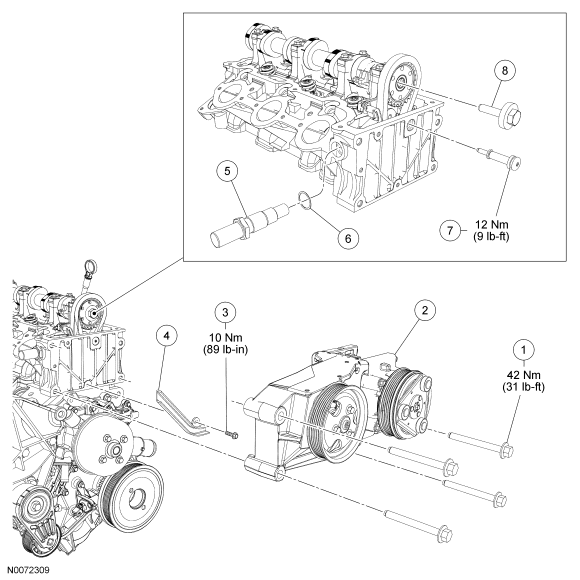

| Item | Part Number | Description |
|---|---|---|
| 1 | N807938 | Power steering and A/C compressor bracket bolt (4 required) |
| 2 | 19E708 | Power steering and A/C compressor bracket |
| 3 | - | Wiring harness shield bolt |
| 4 | 14A099 | Wiring harness shield (part of 14A280) |
| 5 | 6K254 | LH hydraulic chain tensioner |
| 6 | - | LH hydraulic chain tensioner O-ring seal |
| 7 | 6U001 | LH timing chain cassette upper bolt |
| 8 | 6M276 | LH camshaft timing sprocket bolt |

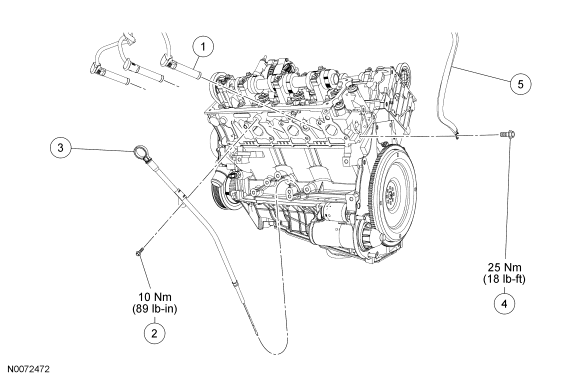

Fig 5: LH Spark Plug Wires, Oil Level Indicator and Tube and Ground Strap With Torque Specifications
| Item | Part Number | Description |
|---|---|---|
| 1 | 12281 | Spark plug wire (3 required) |
| 2 | - | Oil level indicator and tube bolt |
| 3 | 6754 | Oil level indicator and tube |
| 4 | - | Ground strap bolt |
| 5 | 19A095 | Ground strap |

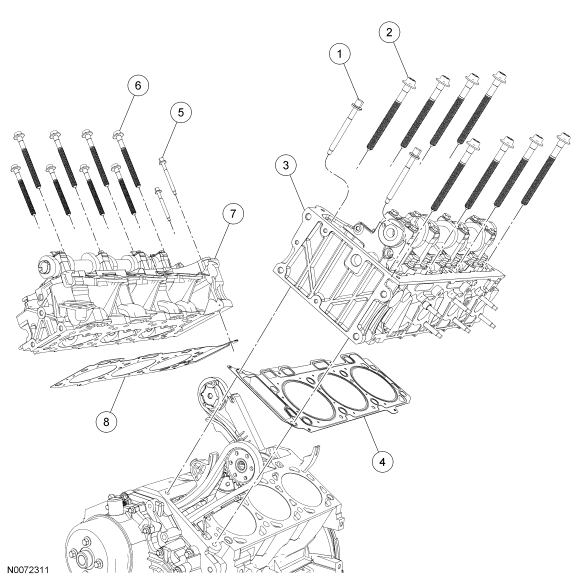

| Item | Part Number | Description |
|---|---|---|
| 1 | 6065 | LH cylinder head bolt (M8) (2 required) |
| 2 | 6065 | LH cylinder head bolt (M12) (8 required) |
| 3 | 6M099 | LH cylinder head |
| 4 | 6083 | LH cylinder head gasket |
| 5 | 6065 | RH cylinder head bolt (M8) (2 required) |
| 6 | 6065 | RH cylinder head bolt (M12) (8 required) |
| 7 | 6049 | RH cylinder head |
| 8 | 6051 | RH cylinder head gasket |
