Section 874 (Engine - 3.0L (2V)): Assembly: Engine: Notes
WARNING: This page is about a different car, the 2007 Ford Ranger. However, it is still accessible from the selected car via links, so may be relevant.
Special Tools
| Illustration | Tool Name | Tool Number |
|---|---|---|
| Compressor, Piston Ring | 303-D032 (D81L-6002-C) | |
| Service Set, Camshaft | 303-017 (T65L-6250-A) | |
| Installer, Crankshaft Vibration Damper | 303-175 (T82L-6316-A) | |
| Lifting Eyes | 303-D030 (D81L-6001-D) or equivalent | |
| Aligner, Clutch Disc | 308-006 (T71P-7137-H) | |
| Synchronizer Alignment Gauge | 303-589 |
Material
| Item | Specification |
|---|---|
| Gasket Maker TA-16 |
WSK-M2G348-A5 |
| Silicone Gasket and Sealant TA-30 |
WSE-M4G323-A4 |
| Motorcraft SAE 5W-20 Premium Synthetic Blend Motor Oil XO-5W20-QSP (US); Motorcraft SAE 5W-20 Super Premium Motor Oil CXO-5W20-LSP12 (Canada); or equivalent |
WSS-M2C930-A |
| Thread Sealant with PTFE TA-24 |
WSK-M2G350-A2 |
| Motorcraft Metal Surface Prep ZC-31 |
- |
| Silicone Gasket Remover ZC-30 |
- |

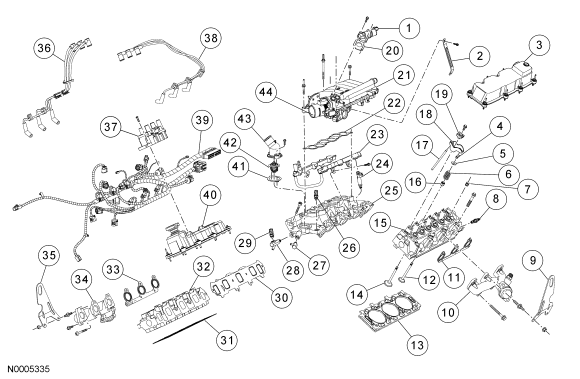

| Item | Part Number | Description |
|---|---|---|
| 1 | 9F715 | Idle air control valve (IAC) |
| 2 | 9J444 | Intake manifold support bracket |
| 3 | 6A505 | Valve cover - LH |
| 4 | 6518 | Valve spring retainer key |
| 5 | 6514 | Valve spring retainer |
| 6 | 6513 | Valve spring |
| 7 | 6A517 | Valve stem seal |
| 8 | 12405 | Spark plug |
| 9 | 17A084 | Engine lifting bracket |
| 10 | 9431 | Exhaust manifold - LH |
| 11 | 9448 | Exhaust manifold gasket |
| 12 | 6505 | Exhaust valve |
| 13 | 6051 | Cylinder head gasket |
| 14 | 6507 | Intake valve |
| 15 | 6050 | Cylinder head |
| 16 | 6A517 | Valve stem seal |
| 17 | 6565 | Push rod |
| 18 | 6564 | Rocker arm |
| 19 | 6A528 | Rocker arm fulcrum |
| 20 | 9F760 | Idle air control valve gasket |
| 21 | 9K479 | Intake manifold - upper |
| 22 | 9H486 | Upper intake manifold gasket |
| 23 | 9F792 | Fuel rail |
| 24 | 9F593 | Fuel injector |
| 25 | 9J447 | Intake manifold - lower |
| 26 | 12A648 | Engine coolant temperature (ECT) sensor |
| 27 | N808344 | Heater connection elbow |
| 28 | 18599 | Engine coolant hose connection |
| 29 | 12A648 | Engine coolant temperature (ECT) sensor |
| 30 | 9439 | Lower intake manifold gasket |
| 31 | 6051 | Cylinder head gasket - RH |
| 32 | 6049 | Cylinder head - RH |
| 33 | 9448 | Exhaust manifold gasket - RH |
| 34 | 9430 | Exhaust manifold - RH |
| 35 | 17A084 | Engine lifting bracket |
| 36 | 12280 | Ignition wire set - RH |
| 37 | 12A310 | Ignition coil |
| 38 | 12281 | Ignition wire set - LH |
| 39 | 12B637 | Engine wiring harness assembly |
| 40 | 6582 | Valve cover - RH |
| 41 | 8255 | Thermostat housing gasket |
| 42 | 8575 | Thermostat |
| 43 | 8594 | Thermostat housing |
| 44 | - | Throttle body |

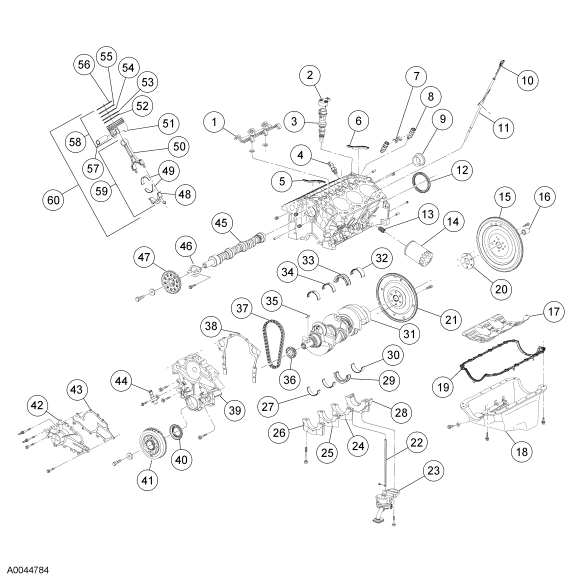

| Item | Part Number | Description |
|---|---|---|
| 1 | 6K564 | Hydraulic lash adjuster guide plate retainer |
| 2 | 6B288 | Camshaft position sensor |
| 3 | 12A362 | Camshaft synchronizer |
| 4 | 9278 | Oil pressure sender |
| 5 | 9A425 | Lower intake manifold gasket |
| 6 | 9A424 | Lower intake manifold gasket |
| 7 | 6K512 | Hydraulic lash adjuster guide plate |
| 8 | 6500 | Hydraulic lash adjuster |
| 9 | 6266 | Camshaft rear bearing cover |
| 10 | 6750 | Oil level indicator |
| 11 | 6754 | Oil level indicator tube |
| 12 | 6701 | Rear main seal |
| 13 | 6890 | Oil filter mounting insert |
| 14 | 6714 | Oil filter |
| 15 | 6375 | Flywheel (manual transmission) |
| 16 | 7120 | Pilot shaft bearing (manual transmission) |
| 17 | 6687 | Windage tray |
| 18 | 6675 | Oil pan |
| 19 | 6710 | Oil pan gasket |
| 20 | 6A366 | Flywheel reinforcement plate |
| 21 | 6375 | Flexplate (automatic transmission) |
| 22 | 6A605 | Oil pump drive |
| 23 | 6600 | Oil pump assembly |
| 24 | 6327 | Crankshaft thrust bearing cap |
| 25 | 6334 | Crankshaft main bearing cap |
| 26 | 6329 | Crankshaft front main bearing cap |
| 27 | 6333 | Crankshaft main bearing |
| 28 | 6325 | Crankshaft rear main bearing cap |
| 29 | 6337 | Crankshaft thrust bearing (lower) |
| 30 | 6W331 | Crankshaft rear main bearing (lower) |
| 31 | 6303 | Crankshaft |
| 32 | 6W332 | Crankshaft rear main bearing (upper) |
| 33 | 6A339 | Crankshaft thrust bearing (upper) |
| 34 | 6A338 | Crankshaft main bearings (upper) |
| 35 | W705401 | Key |
| 36 | 6306 | Crankshaft timing sprocket |
| 37 | 6268 | Timing chain |
| 38 | 6020 | Engine front cover gasket |
| 39 | 6059 | Engine front cover |
| 40 | 6700 | Crankshaft front seal |
| 41 | 6316 | Crankshaft pulley (harmonic balancer) |
| 42 | 8501 | Coolant pump |
| 43 | 8507 | Coolant pump gasket |
| 44 | 9278 | Crankshaft position (CKP) sensor |
| 45 | 6250 | Camshaft |
| 46 | 6269 | Camshaft thrust plate |
| 47 | 6256 | Camshaft sprocket |
| 48 | 6210 | Connecting rod bearing cap |
| 49 | 6211 | Connecting rod bearings |
| 50 | 6214 | Piston connecting rod |
| 51 | 6110 | Piston |
| 52 | 6159 | Oil ring (lower) |
| 53 | 6161 | Oil ring baffle |
| 54 | 6159 | Oil ring (upper) |
| 55 | 6152 | Piston compression ring (lower) |
| 56 | 6150 | Piston ring (upper) |
| 57 | 6135 | Piston pin |
| 58 | 6110 | Piston assembly |
| 59 | 6200 | Connecting rod assembly |
| 60 | 6100 | Piston and connecting rod assembly |
