Brake Shoes: Notes
WARNING: This page is about a different car, the 2007 Ford Ranger. However, it is still accessible from the selected car via links, so may be relevant.
Special Tools
| Illustration | Tool Name | Tool Number |
|---|---|---|
| Brake/Clutch/Service Vacuum | 164-R3622 or equivalent |
Material
| Item | Specification |
|---|---|
| Silicone Brake Caliper Grease and Dielectric Compound XG-3-A |
ESE-M1C171-A |

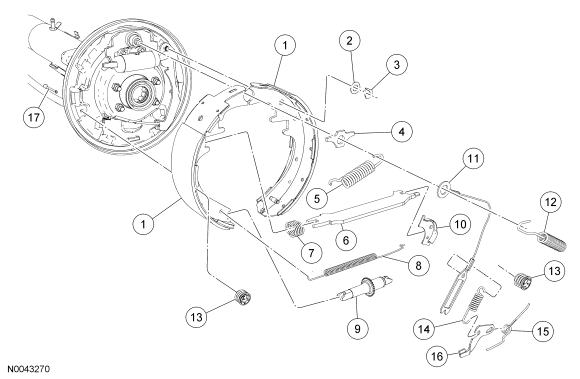

| Item | Part Number | Description |
|---|---|---|
| 1 | 2200 | Brake shoes and linings (2 required) |
| 2 | - | Washer (part of 2A637 RH/ 2A638 LH) |
| 3 | - | Parking brake lever pin retainer (part of 2A637 RH/ 2A638 LH) |
| 4 | - | Brake shoe guide plate (part of 2C077) |
| 5 | - | Primary brake shoe retracting spring (part of 2296) |
| 6 | - | Parking brake strut (part of 2C077) |
| 7 | - | Parking brake strut spring (part of 2C077) |
| 8 | - | Brake shoe adjusting screw spring (part of 2296) |
| 9 | 2041 | Brake shoe adjusting screw |
| 10 | - | Cable guide (part of 2A176 RH/ 2A177 LH) |
| 11 | - | Brake shoe adjusting lever cable (part of 2A176 RH/ 2A177 LH) |
| 12 | - | Secondary brake shoe retracting spring (part of 2296) |
| 13 | - | Brake shoe hold-down spring (part of 2296) |
| 14 | - | Brake shoe adjusting lever cable spring (part of 2A176 RH/ 2A177 LH) |
| 15 | - | Adjusting lever return spring (part of 2A176 RH/ 2A177 LH) |
| 16 | - | Brake shoe adjusting lever (part of 2A176 RH/ 2A177 LH) |
| 17 | - | Brake shoe hold-down spring pin (part of 2296) |
