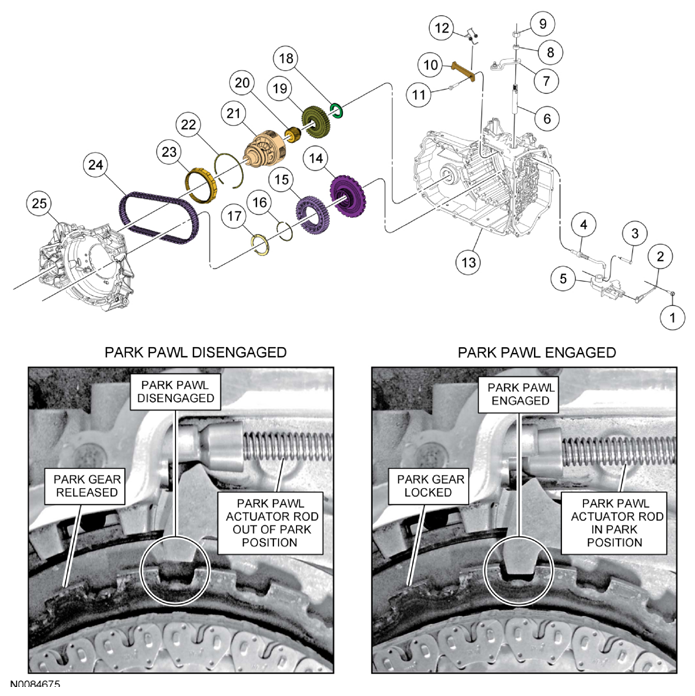

Park Component Exploded View
WARNING: This page is about a different car, the 2011 Mercury Milan and 2011 Ford Fusion. However, it is still accessible from the selected car via links, so may be relevant.
ITEM DESCRIPTION
| Item | Part Number | Description |
|---|---|---|
| 1 | W714437 | Transmission Range (TR) sensor detent spring bolt |
| 2 | 7E332 | TR sensor detent spring |
| 3 | 7G100 | Manual shaft-to-TR sensor pin |
| 4 | 7A232 | Park pawl actuator rod |
| 5 | 7H557 | TR sensor |
| 6 | 7C493 | Manual shaft |
| 7 | 7A256 | Manual lever |
| 8 | 7F337 | Manual shaft seal |
| 9 | W302864 | Manual lever nut |
| 10 | 7A441 | Park pawl |
| 11 | 7D071 | Park pawl pin |
| 12 | 7D070 | Park pawl spring |
| 13 | 7005 | Transaxle case |
| 14 | 7090 | Park gear |
| 15 | 7G132 | Drive chain drive sprocket |
| 16 | 7C122 | Drive sprocket snap ring |
| 17 | 7G099 | No. 13 thrust washer |
| 18 | 7G355 | No. 12 thrust bearing |
| 19 | 7G132 | Drive chain driven sprocket |
| 20 | 7F342 | Final drive planetary gearset sun gear |
| 21 | 7F465 | Final drive planetary carrier/differential assembly |
| 22 | 7C122 | Final drive planetary ring gear snap ring |
| 23 | 7F343 | Final drive planetary ring gear |
| 24 | 7G249 | Drive chain |
| 25 | 7975 | Torque converter housing |
