Guide Tracks and Mechanisms
WARNING: This page is about a different car, the 2010 Lincoln MKX and 2010 Ford Edge. However, it is still accessible from the selected car via links, so may be relevant.
NOTE:

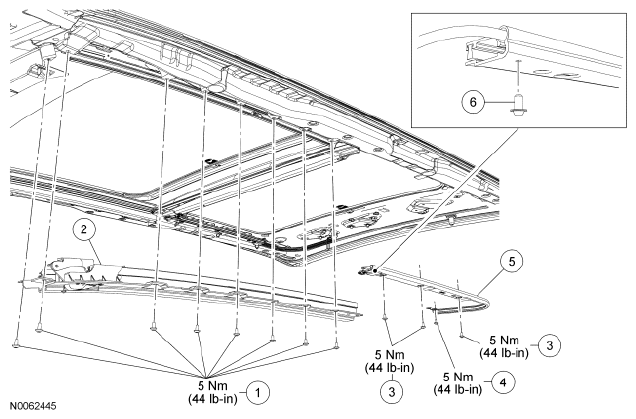

LH shown in illustration, RH similar.
ITEM DESCRIPTION CHART
| Item | Part Number | Description |
|---|---|---|
| 1 | W790073 | Front guide track-to-housing fasteners (8 required per side) |
| 1 | W790082 | Service replacement fasteners for W790073 (use only if threaded hole becomes stripped during assembly) |
| 2 | 502C07 RH/502C06 LH | Front guide track and mechanism assembly |
| 3 | W790073 | Rear shade track-to-housing fasteners (3 required per side) |
| 3 | W790082 | Service replacement fasteners for W790073 (use only if threaded hole becomes stripped during assembly) |
| 4 | W790073 | Rear shade track-to-drive tube bracket screw (1 required per side) |
| 4 | W790082 | Service replacement fastener for W790073 (use only if threaded hole becomes stripped during assembly) |
| 5 | 500B01 LH/500B02 RH | Rear shade track and mechanism assembly |
| 6 | W790075 | Stop screw (1 required per side) |
