Special Tool(s)
WARNING: This page is about a different car, the 2010 Lincoln MKX and 2010 Ford Edge. However, it is still accessible from the selected car via links, so may be relevant.
SPECIAL TOOLS DESCRIPTION CHART
| Tie-Rod End Remover 211-105 (T85M-3395-A) |

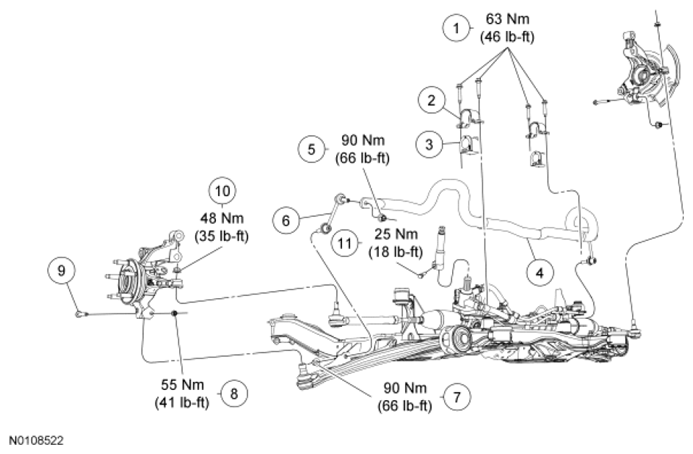

PARTS DESCRIPTION CHART
| Item | Part Number | Description |
|---|---|---|
| 1 | W712802 | Stabilizer bar bracket bolts (4 required) |
| 2 | 5486 | Stabilizer bar bracket (2 required) |
| 3 | 5484 | Stabilizer bar bushing (2 required) |
| 4 | 5494 | Stabilizer bar |
| 5 | W520214 | Stabilizer bar link upper nut (2 required) |
| 6 | 3B438 | Stabilizer bar link (2 required) |
| 7 | W520214 | Stabilizer bar link lower nut (2 required) |
| 8 | W520213 | Lower ball joint nut (2 required) |
| 9 | W714681 | Lower ball joint bolt |
| 10 | W711889 | Outer tie-rod end nut (2 required) |
| 11 | - | Steering column shaft bolt |

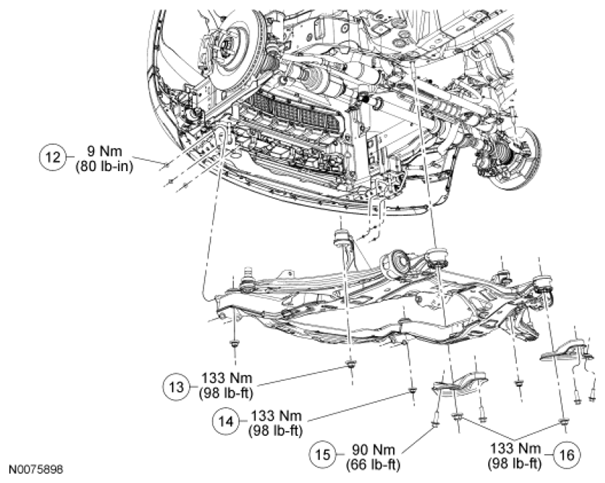

PARTS DESCRIPTION CHART
| Item | Part Number | Description |
|---|---|---|
| 12 | W708229 | Front lower bumper-to-subframe nut (6 required) |
| 13 | W712858 | Front subframe mounting nut (2 required) |
| 14 | W712858 | Front subframe mounting nut (2 required) |
| 15 | W712858 | Subframe support bracket bolt (4 required) |
| 16 | W712733 | Subframe support bracket nuts (2 required) |

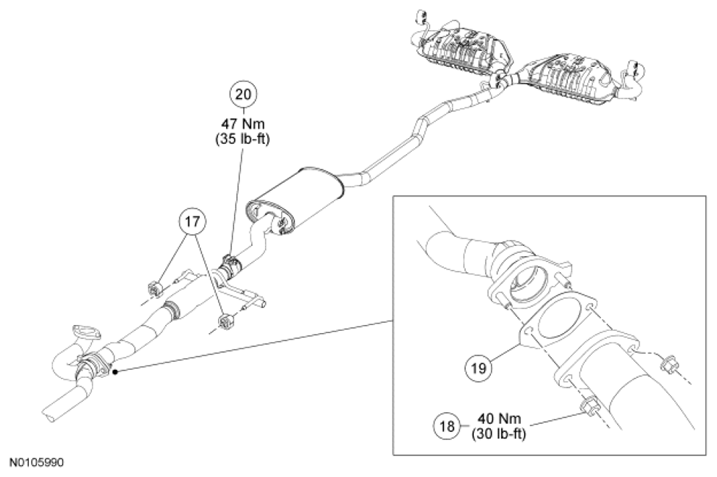

PARTS DESCRIPTION CHART
| Item | Part Number | Description |
|---|---|---|
| 17 | 5F262 | Exhaust flexible pipe isolators (2 required) |
| 18 | W705443 | Exhaust flexible pipe-to-exhaust Y-pipe nut (2 required) |
| 19 | 9451 | Gasket |
| 20 | 9451 | Muffler clamp |

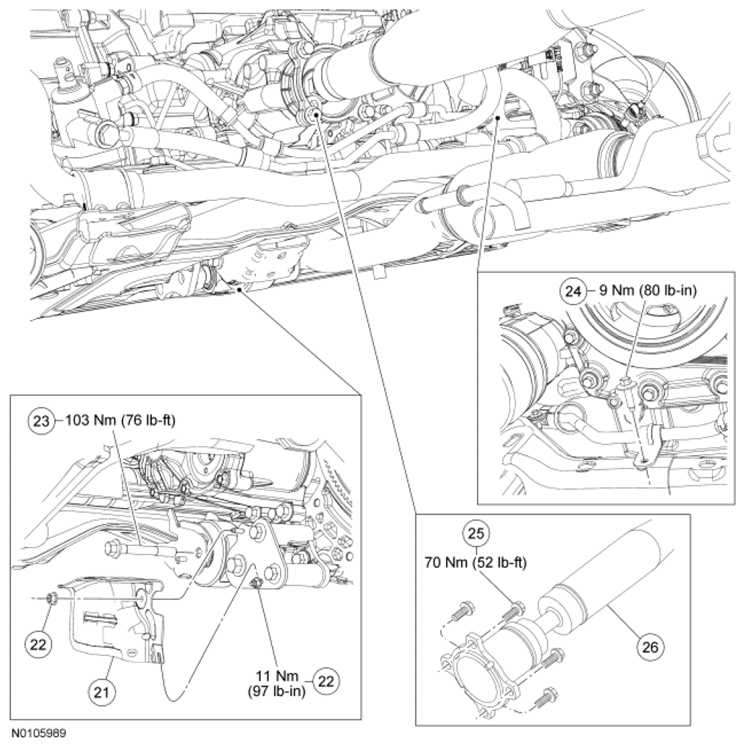

Fig 4: Engine Roll Restrictor Heat Shield And Driveshaft Assembly With Mounting Nuts And Bolts With Torque Specifications
PARTS DESCRIPTION CHART
| Item | Part Number | Description |
|---|---|---|
| 21 | 6C038 | Engine roll restrictor heat shield |
| 22 | W700101 | Engine roll restrictor heat shield nuts (2 required) |
| 23 | W711843 | Engine roll restrictor-to-subframe bolt |
| 24 | W711787 | Power steering cooler hose bracket bolt |
| 25 | W711918 | Driveshaft bolt (4 required) |
| 26 | 4K357 | Driveshaft assembly |
