Front End Body Panels - Exploded View
WARNING: This page is about a different car, the 2009 Mercury Sable, 2009 Ford Taurus X, and 2009 Ford Taurus. However, it is still accessible from the selected car via links, so may be relevant.
NOTE:
LH side shown in illustration, RH side similar.

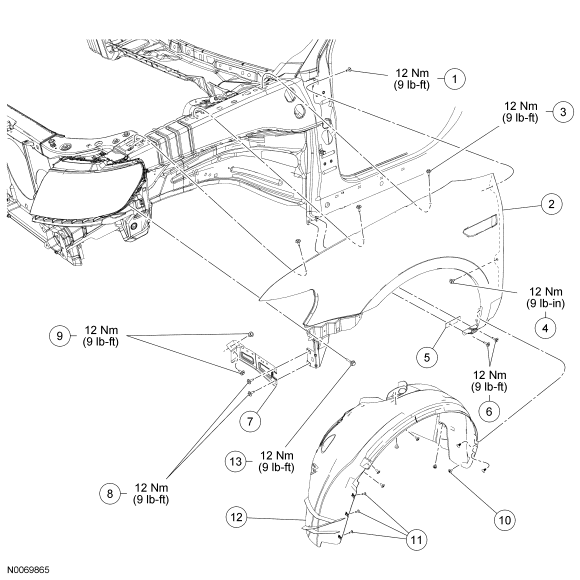

| Item | Part Number | Description |
|---|---|---|
| 1 | W503924-S438 | Upper rear front fender bolt |
| 2 | 16005 RH/ 16006 LH | Front fender |
| 3 | W503924-S438 | Upper fender bolt (3 required) |
| 4 | W503923-S438 | Rear inner wheel well fender bolt |
| 5 | 4F93-16D162 | Shim |
| 6 | W503925-S439 | Lower rear fender bolts (2 required) |
| 7 | 16A024 LH/ 16A023 RH | Fender reinforcement bracket |
| 8 | W503924-S438 | Reinforcement bracket-to-fender bolts (2 required) |
| 9 | W503924-S438 | Reinforcement bracket-to-body bolts (2 required) |
| 10 | W706092 | Fender splash shield lower rear scrivets (5 required) |
| 11 | W706805 | Fender splash shield screws (3 required) |
| 12 | 16103 LH/ 16102 RH | Fender splash shield |
| 13 | W712414 | Fascia bracket-to-fender-to-headlamp assembly bolt |
NOTE:
RH shown in illustration, LH similar

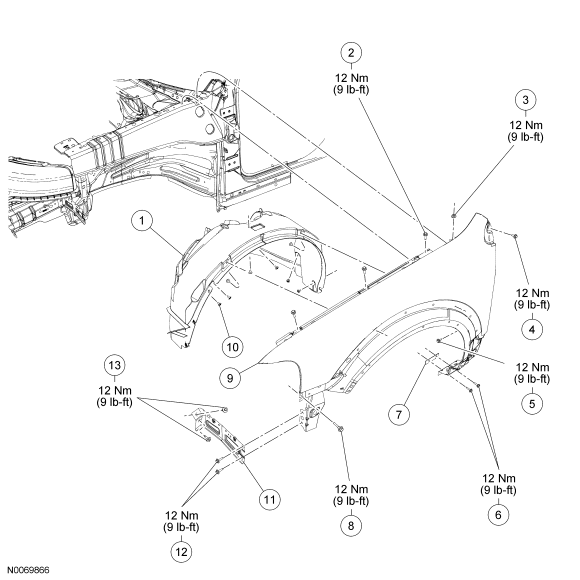

| Item | Part Number | Description |
|---|---|---|
| 1 | 16A563 LH/ 16A562 RH | Fender splash shield |
| 2 | W705134 | Upper fender bolts (3 required) |
| 3 | W710892-S441 | Upper fender nut |
| 4 | W503823-S438 | Upper rear fender bolt |
| 5 | W503923-S438 | Rear inner fender wheel well bolt |
| 6 | W503925-S439 | Lower rear fender bolts (2 required) |
| 7 | 16A298AA | Shim |
| 8 | W712414 | Fascia bracket-to-fender-to-headlamp assembly bolt |
| 9 | 16005 RH/ 16006 LH | Front fender |
| 10 | W706092 | Fender splash shield scrivet |
| 11 | 16A024 LH/ 16A023 RH | Fender-to-fender reinforcement bolts (2 required) |
| 12 | W503924-S438 | Reinforcement bracket-to-fender bolts (2 required) |
| 13 | W503924-S438 | Reinforcement bracket-to-body bolts (2 required) |
- For additional information, refer to the appropriate procedures.
