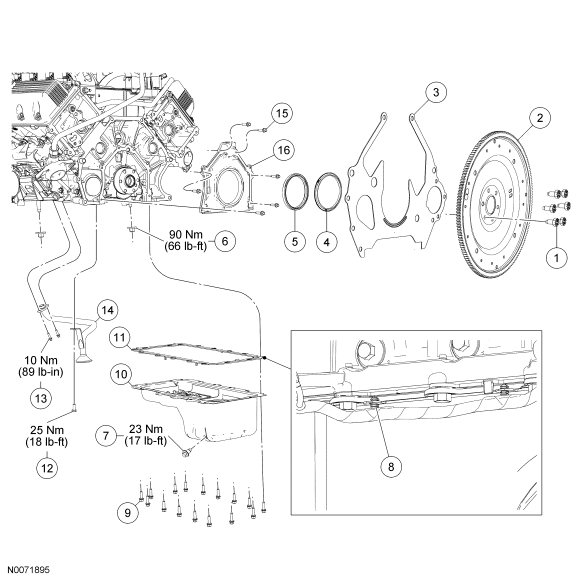

Lower End Components - Exploded View, FLEXPLATE And Crankshaft Rear Seal With Retainer Plate
WARNING: This page is about a different car, the 2009 Mercury Grand Marquis and 2009 Ford Crown Victoria. However, it is still accessible from the selected car via links, so may be relevant.
| Item | Part Number | Description |
|---|---|---|
| 1 | N806168 | Flexplate bolt (6 required) |
| 2 | 6375 | Flexplate |
| 3 | 6A373 | Engine-to-transmission spacer plate |
| 4 | 6310 | Crankshaft oil slinger |
| 5 | 6701 | Crankshaft rear seal |
| 6 | W707492 | Engine mount nut (2 required) |
| 7 | 6730 | Oil pan drain plug |
| 8 | - | Wire harness pin-type retainer (2 required) |
| 9 | W701605 | Oil pan bolt (16 required) |
| 10 | 6675 | Oil pan |
| 11 | 6710 | Oil pan gasket |
| 12 | N605904 | Oil pump screen and pickup tube bolt |
| 13 | N806155 | Oil pump screen and pickup tube bolt (2 required) |
| 14 | 6622 | Oil pump screen and pickup tube |
| 15 | N806155 | Crankshaft rear seal retainer plate bolt (6 required) |
| 16 | 6K318 | Crankshaft rear seal retainer plate |
- For additional information, refer to the appropriate procedures.
