Output Shaft: Notes
WARNING: This page is about a different car, the 2009 Ford Mustang. However, it is still accessible from the selected car via links, so may be relevant.
Special Tools
| Illustration | Tool Name | Tool Number |
|---|---|---|
| Puller, Bearing | 205-D064 (D84L-1123-A) | |
| Adapter for 303-224 (Handle) | 205-153 (T80T-4000-W) | |
| Installer, Output Shaft Rear Bearing | 308-401 | |
| Remover/Installer, Bearing Tube | 308-025 (T75L-7025-C) |
Material
| Item | Specification |
|---|---|
| MERCON® V Automatic Transmission Fluid XT-5-QM (or XT-5-QMC) (US); CXT-5-LM12 (Canada) |
MERCON® V |

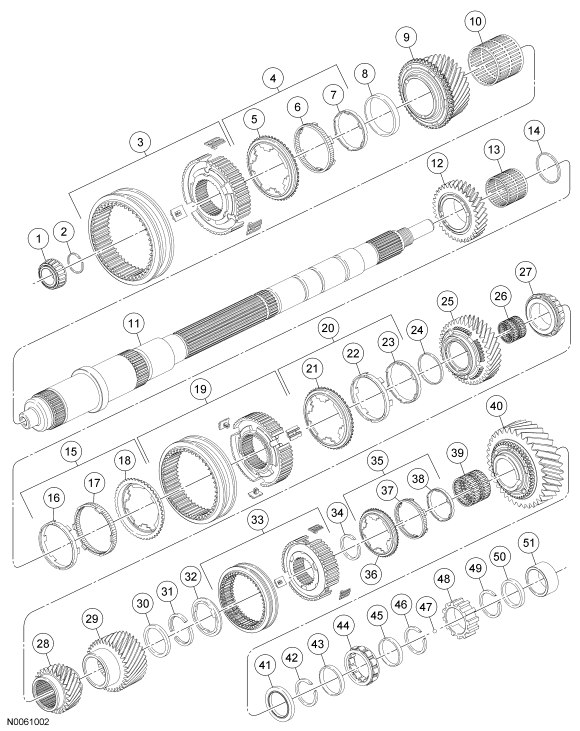

| Item | Part Number | Description |
|---|---|---|
| 1 | 7025 | Output shaft front bearing |
| 2 | 7A082 | Snap ring |
| 3 | 7124 | 3rd/4th synchronizer assembly |
| 4 | 7107 | 3rd/4th synchronizer blocking ring assembly |
| 5 | - | Synchronizer blocking ring (part of 7107) |
| 6 | - | Synchronizer outer cone (part of 7107) |
| 7 | - | Synchronizer inner cone (part of 7107) |
| 8 | 7117 | Spacer |
| 9 | 7B340 | 3rd gear |
| 10 | 7025 | 3rd gear needle bearing |
| 11 | 7061 | Output shaft |
| 12 | 7102 | 2nd gear |
| 13 | 7025 | 2nd gear needle bearing |
| 14 | 7117 | Spacer |
| 15 | 7107 | 2nd gear synchronizer blocking ring assembly |
| 16 | - | Synchronizer inner cone (part of 7107) |
| 17 | - | Synchronizer outer cone (part of 7107) |
| 18 | - | Synchronizer blocking ring (part of 7107) |
| 19 | 7124 | 1st/2nd synchronizer assembly |
| 20 | 7107 | 1st gear synchronizer blocking ring assembly |
| 21 | - | Synchronizer blocking ring (part of 7107) |
| 22 | - | Synchronizer outer cone (part of 7107) |
| 23 | - | Synchronizer inner cone (part of 7107) |
| 24 | - | Split washer |
| 25 | 7100 | 1st gear |
| 26 | 7025 | 1st gear needle bearing |
| 27 | 7025 | Output shaft rear bearing |
| 28 | 7L047 | 6th driven gear |
| 29 | 7K316 | 5th driven gear |
| 30 | 7117 | Spacer |
| 31 | 7050 | Retainer |
| 32 | 7A082 | Thrust washer |
| 33 | 7124 | Reverse synchronizer assembly |
| 34 | 7A082 | Snap ring |
| 35 | 7107 | Reverse gear synchronizer blocking ring assembly |
| 36 | - | Synchronizer blocking ring (part of 7107) |
| 37 | - | Synchronizer outer cone (part of 7107) |
| 38 | - | Synchronizer inner cone (part of 7107) |
| 39 | 7N168 | Reverse gear needle bearing |
| 40 | 7C238 | Reverse gear |
| 41 | 7A385 | Thrust washer |
| 42 | 7A082 | Snap ring |
| 43 | - | Spacer |
| 44 | 7025 | Rear output shaft bearing |
| 45 | - | Spacer |
| 46 | 7A082 | Snap ring |
| 47 | 7E172 | Check ball |
| 48 | 7H150 | Speedometer rotor |
| 49 | 7A082 | Snap ring |
| 50 | - | Spacer |
| 51 | - | Output shaft bearing race |
