Gearshift Rail and Fork: Notes
WARNING: This page is about a different car, the 2009 Ford Mustang. However, it is still accessible from the selected car via links, so may be relevant.

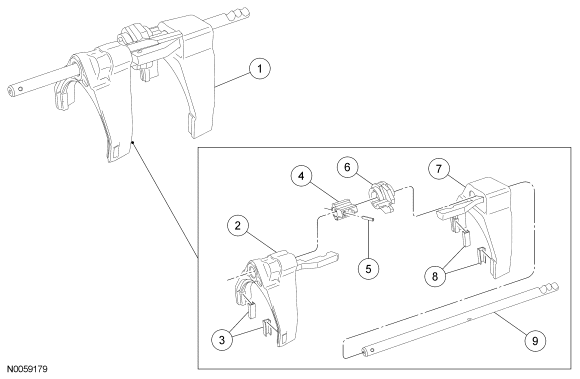

Courtesy of FORD MOTOR CO.
| Item |
Part Number |
Description |
| 1 |
- |
1st/2nd and 3rd/4th shift rail assembly |
| 2 |
7230 |
1st/2nd shift fork and link |
| 3 |
7L082 |
1st/2nd shift fork pads |
| 4 |
7814 |
Selector pin |
| 5 |
7A082 |
Roll pin |
| 6 |
7K201 |
Interlock plate |
| 7 |
7230 |
3rd/4th shift fork and link |
| 8 |
7L082 |
3rd/4th shift fork pads |
| 9 |
7L267 |
1st/2nd, 3rd/4th shift rail |

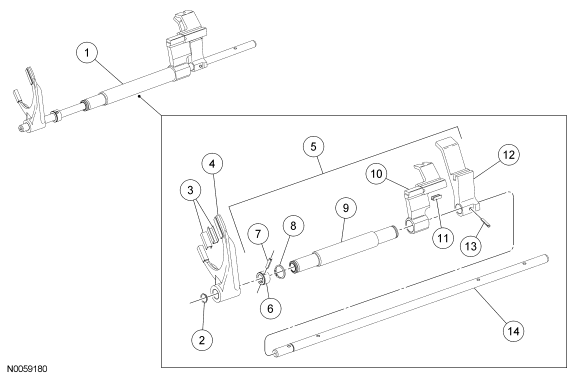

Courtesy of FORD MOTOR CO.
| Item |
Part Number |
Description |
| 1 |
- |
5th/6th and reverse shift rail assembly |
| 2 |
7A082 |
Snap ring |
| 3 |
7L082 |
Reverse shift fork pads |
| 4 |
7230 |
Reverse shift fork |
| 5 |
7241 |
5th/6th shift rail assembly |
| 6 |
- |
Shift rail collar (part of 7241) |
| 7 |
- |
Roll pin (part of 7241) |
| 8 |
- |
Snap ring (part of 7241) |
| 9 |
- |
5th/6th inner shift rail lever (part of 7241) |
| 10 |
- |
5th/6th outer shift rail lever (part of 7241) |
| 11 |
- |
5th/6th outer shift lever pad (part of 7241) |
| 12 |
- |
Reverse shift rail lever (part of 7241) |
| 13 |
- |
Roll pin (part of 7241) |
| 14 |
- |
5th/6th shift rail (part of 7241) |
