Disassembly And Assembly Of Subassemblies: Countershaft: Notes
WARNING: This page is about a different car, the 2009 Ford Mustang. However, it is still accessible from the selected car via links, so may be relevant.
Special Tools
| Illustration | Tool Name | Tool Number |
|---|---|---|
| Plate, Bearing Oil Seal | 205-090 (T75L-1165-B) | |
| Puller, Bearing | 205-D064 (D84L-1123-A) | |
| Installer, Drive Pinion Bearing Cone | 205-004 (T53T-4621-B) | |
| Remover/Installer, Bearing Tube | 308-025 (T75L-7025-C) |

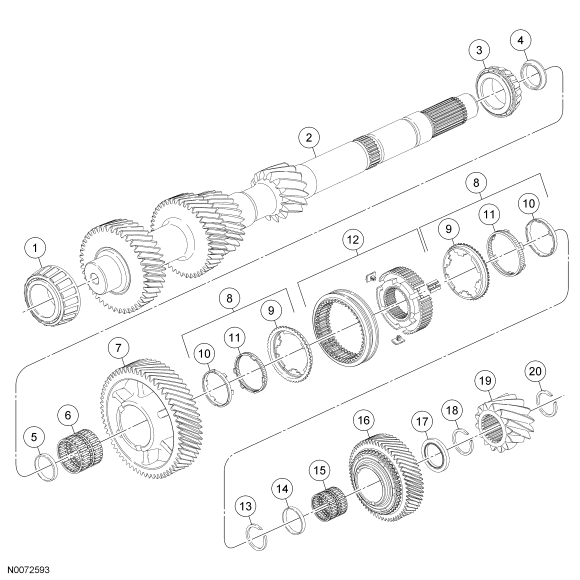

| Item | Part Number | Description |
|---|---|---|
| 1 | 7025 | Countershaft front bearing |
| 2 | 7113 | Countershaft |
| 3 | 7025 | Countershaft rear bearing |
| 4 | - | Thrust washer |
| 5 | 7117 | Spacer |
| 6 | 7025 | 6th gear needle bearing |
| 7 | 7146 | 6th gear |
| 8 | 7107 | Synchronizer blocking ring assembly |
| 9 | - | Synchronizer blocking ring (part of 7107) |
| 10 | - | Synchronizer inner cone (part of 7107) |
| 11 | - | Synchronizer outer cone (part of 7107) |
| 12 | 7124 | 5th/6th synchronizer assembly |
| 13 | 7A082 | Snap ring |
| 14 | 7117 | Spacer |
| 15 | 7025 | 5th gear needle bearing |
| 16 | 7144 | 5th gear |
| 17 | 7117 | Spacer |
| 18 | 7A082 | Snap ring |
| 19 | - | Reverse driver gear |
| 20 | 7A082 | Snap ring |
