Section 1489 (Manual Transmission - Tr3650): Assembly: Transmission: Notes
WARNING: This page is about a different car, the 2009 Ford Mustang. However, it is still accessible from the selected car via links, so may be relevant.
Special Tools
| Illustration | Tool Name | Tool Number |
|---|---|---|
| Dial Indicator Gauge with Holding Fixture | 100-002 (TOOL-4201-C) or equivalent | |
| Holding Fixture, Transmission | 307-003 (T57L-500-B) | |
| Remover/Installer, Bearing Tube | 308-024 (T75L-7025-B) | |
| Replacer/Adapter | 308-239 (T96P-7025-A) | |
| Installer, Output Shaft Oil Seal | 308-246 (T96P-7127-A) or use | |
| Installer, Drive Pinion Oil Seal | 205-115 | |
| Adapter for 308-220 (handle) | 205-153 (T80T-4000-W) | |
| Installer, Input Shaft Oil Seal | 308-220 (T94P-7025-AH) |
Material
| Item | Specification |
|---|---|
| Clear Silicone Rubber TA-32 |
ESB-M4G92-A |
| MERCON® V Automatic Transmission Fluid XT-5-QM or XT-5-QMC (US); CXT-5-LM12 (Canada) |
MERCON® V |
| Threadlock and Sealer TA-25 |
WSK-M2G351-A5 |

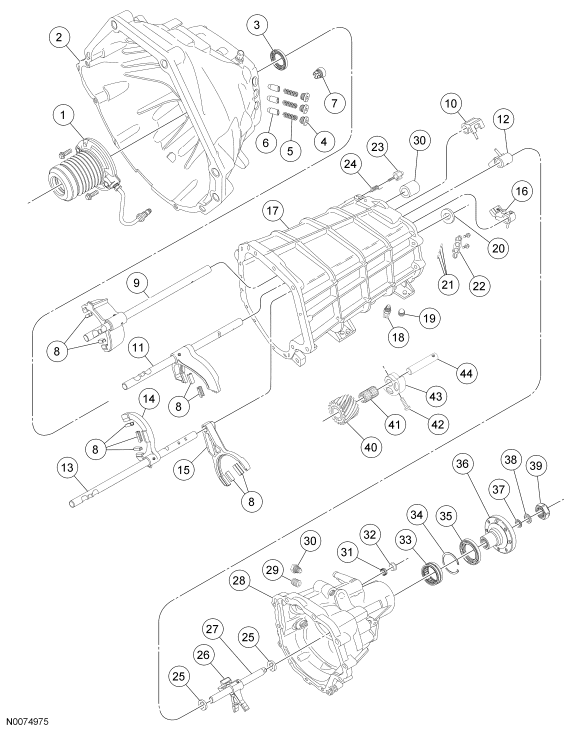

| Item | Part Number | Description |
|---|---|---|
| 1 | 7A508 | Slave cylinder and release bearing |
| 2 | 7500 | Clutch housing |
| 3 | 7052 | Input shaft seal |
| 4 | 7A082 | Detent plug (part of detent kit) |
| 5 | 7A082 | Detent spring (part of detent kit) |
| 6 | 7A082 | Detent (part of detent kit) |
| 7 | 7K584 | Slave cylinder line retainer |
| 8 | 7L082 | Shift fork inserts |
| 9 | 7K491 | 3rd/4th shift rail and fork |
| 10 | 7K131 | 3rd/4th shift gate |
| 11 | 7N346 | 1st/2nd shift rail and fork |
| 12 | 7K130 | 1st/2nd shift gate |
| 13 | 7242 | 5th/reverse shift rail and reverse shift fork |
| 14 | 7230 | Selector shift rail bearing |
| 15 | 7230 | 5th gear shift fork |
| 16 | 4L042 | 5th shift gate |
| 17 | 7005 | Transmission main case |
| 18 | 15520 | Reverse lamp switch |
| 19 | 7A010 | Drain plug |
| 20 | 7L027 | Magnet |
| 21 | 7A082 | Interlock pins (part of shift kit) |
| 22 | 7229 | Shift interlock plate |
| 23 | 7A082 | 5th/reverse gear lockout (part of kit) |
| 24 | 7A082 | 5th/reverse gear lockout spring (part of kit) |
| 25 | 7A082 | Spacers |
| 26 | 7337 | Selector finger |
| 27 | 7240 | Selector rail |
| 28 | 7A039 | Extension housing |
| 29 | 7A010 | Fill plug |
| 30 | 7234 | Detent/bias spring plunger |
| 31 | 7127 | Selector shift rail bearing |
| 32 | 7052 | Selector shift rail seal |
| 33 | 7025 | Extension housing bearing/race assembly |
| 34 | 7L271 | Extension housing bearing snap ring (part of kit) |
| 35 | 7052 | Output shaft seal |
| 36 | 7089 | Transmission flange |
| 37 | 7E397 | Flange O-ring |
| 38 | 7119 | Flange washer |
| 39 | 7K440 | Flange nut |
| 40 | 7141 | Reverse idler gear |
| 41 | 7025 | Reverse idler gear needle bearing |
| 42 | 7141 | Reverse idler gear support bolt |
| 43 | 7723 | Reverse idler gear support |
