Fuel Rail and Fuel Injector - Exploded View
WARNING: This page is about a different car, the 2009 Ford Mustang. However, it is still accessible from the selected car via links, so may be relevant.

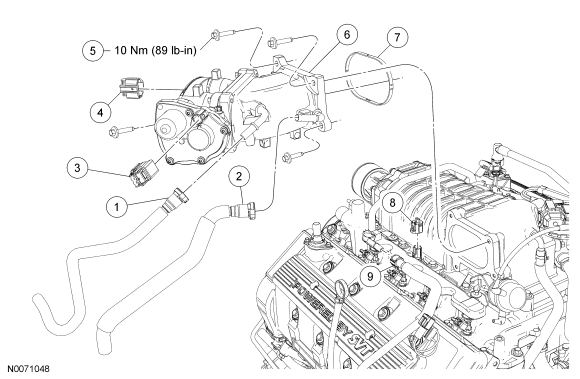

| Item | Part Number | Description |
|---|---|---|
| 1 | 9G271 | Evaporative emission (EVAP) canister purge valve vapor tube-to-throttle body spacer quick connect coupling |
| 2 | 2B432 | Brake booster-to-throttle body (TB) spacer quick connect coupling |
| 3 | 14A464 | Electronic throttle control electrical connector (part of 12B637) |
| 4 | 14A464 | Throttle position (TP) sensor electrical connector (part of 12B637) |
| 5 | N806154 | TB spacer bolt (4 required) |
| 6 | 9E822 | TB spacer assembly |
| 7 | 9L437 | TB spacer-to-supercharger (SC) gasket |
| 8 | 14A464 | Intake air temperature 2 (IAT2) sensor electrical connector (part of 12B637) |
| 9 | 9J280 | Fuel supply tube-to-fuel rail quick connect coupling |

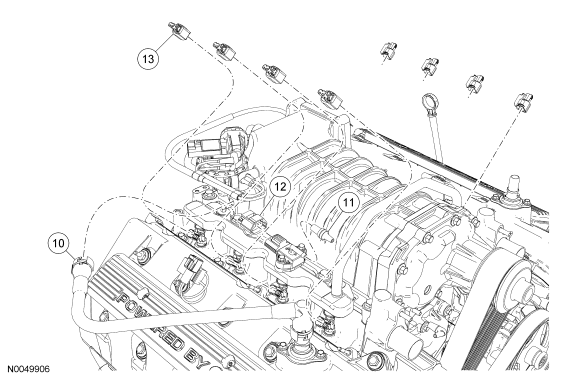

| Item | Part Number | Description |
|---|---|---|
| 10 | 6K817 | PCV valve-to-supercharger (SC) tube |
| 11 | 9E498 | Fuel rail pressure and temperature sensor vacuum hose |
| 12 | 14A464 | Fuel rail pressure and temperature sensor electrical connector (part of 12B637) |
| 13 | 14A464 | Fuel injector electrical connector (8 required) (part of 12B637) |

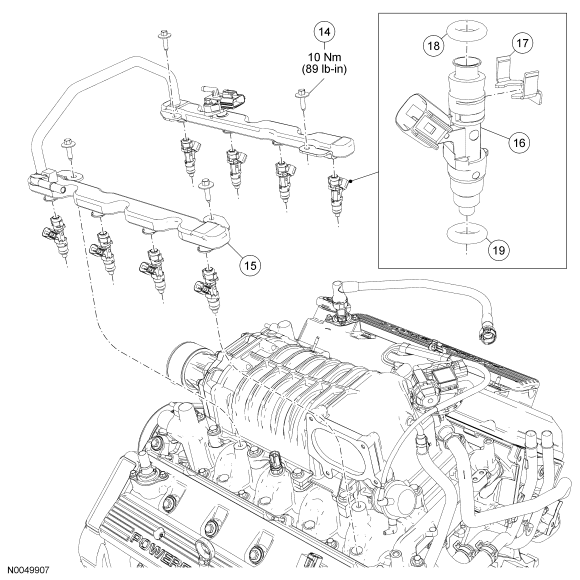

| Item | Part Number | Description |
|---|---|---|
| 14 | N804394 | Fuel rail bolt (4 required) |
| 15 | 9F792 | Fuel rail |
| 16 | 9F593 | Fuel injector (8 required) |
| 17 | 9F907 | Fuel injector clip (8 required) |
| 18 | - | Upper fuel injector O-ring seal (8 required) (part of 9F593) |
| 19 | - | Lower fuel injector O-ring seal (8 required) (part of 9F593) |
- For additional information, refer to the procedures.
