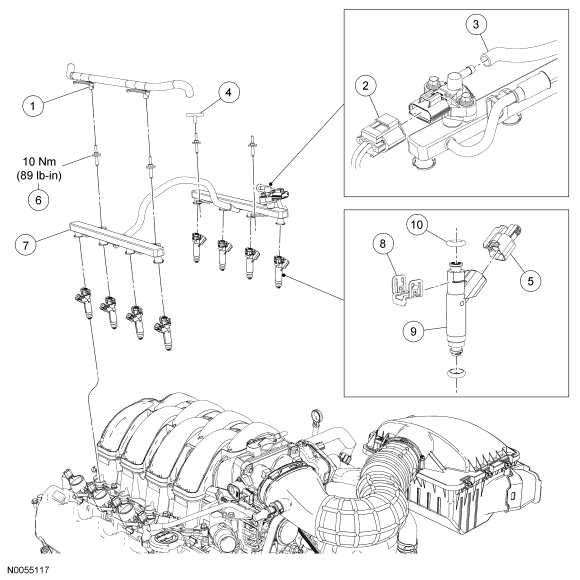

Fuel Rail and Fuel Injector - Exploded View
WARNING: This page is about a different car, the 2009 Ford Mustang. However, it is still accessible from the selected car via links, so may be relevant.
| Item | Part Number | Description |
|---|---|---|
| 1 | 14A163 | Wiring harness retainer (2 required) (part of 12B637) |
| 2 | 14A464 | Fuel rail pressure and temperature sensor electrical connector (part of 12B637) |
| 3 | 9C482 | Fuel rail pressure and temperature sensor vacuum hose |
| 4 | - | Fuel rail pressure and temperature sensor vacuum hose retainer (part of 9C482) |
| 5 | 14A464 | Fuel injector electrical connector (8 required) (part of 12B637) |
| 6 | W705870 | Fuel rail stud bolt (4 required) |
| 7 | 9F792 | Fuel rail |
| 8 | 9C995 | Fuel injector retaining clip (8 required) |
| 9 | 9F593 | Fuel injector |
| 10 | 9F798 | O-ring seal (16 required) |
- For additional information, refer to the procedures.
