Bumper - Exploded View, Rear
WARNING: This page is about a different car, the 2009 Ford Mustang. However, it is still accessible from the selected car via links, so may be relevant.
NOTE:

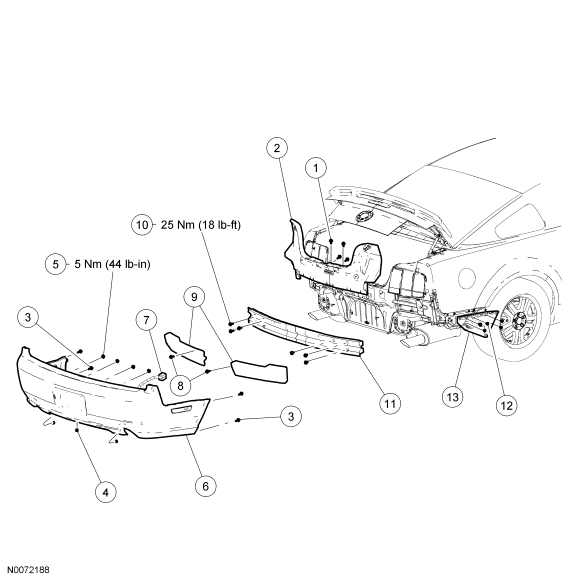

Base vehicle and GT shown in Fig 1, Shelby GT 500 similar.
| Item | Part Number | Description |
|---|---|---|
| 1 | 58403D24 | Luggage compartment trim panel pin-type retainer (4 required) |
| 2 | 63424A82 | Luggage compartment trim panel |
| 3 | W712919 | Rear bumper cover-to-bumper cover bracket screws (4 required) |
| 4 | 13A457 | Rear bumper cover pin-type retainer (3 required) (if equipped) |
| 5 | N621927 | Rear bumper cover nut (4 required) |
| 6 | 17K835 | Rear bumper cover |
| 7 | - | Rear bumper cover electrical connector (part of 14489) |
| 8 | 310D12 | Rear bumper isolator pin-type retainers (2 required) |
| 9 | 17E899 LH/ 17E989 RH | Rear bumper isolators |
| 10 | W711097 | Rear bumper bolt (6 required) |
| 11 | 17906 | Rear bumper |
| 12 | W611103 | Rear bumper cover bracket bolt (12 required) |
| 13 | 17D942 | Rear bumper cover bracket |
- For additional information, refer to the appropriate procedures.
