Transmission Fluid Cooler Tubes: Notes
WARNING: This page is about a different car, the 2008 Mercury Sable, 2008 Ford Taurus X, and 2008 Ford Taurus. However, it is still accessible from the selected car via links, so may be relevant.
Special Tools
| Illustration | Tool Name | Tool Number |
|---|---|---|
| Disconnect Tool, Transmission Cooler Line | 307-569 |
Material
| Item | Specification |
|---|---|
| MERCON® V Automatic Transmission Fluid XT-5-QM (or XT-5-QMC) (US); CXT-5-LM12 (Canada) |
MERCON® V |

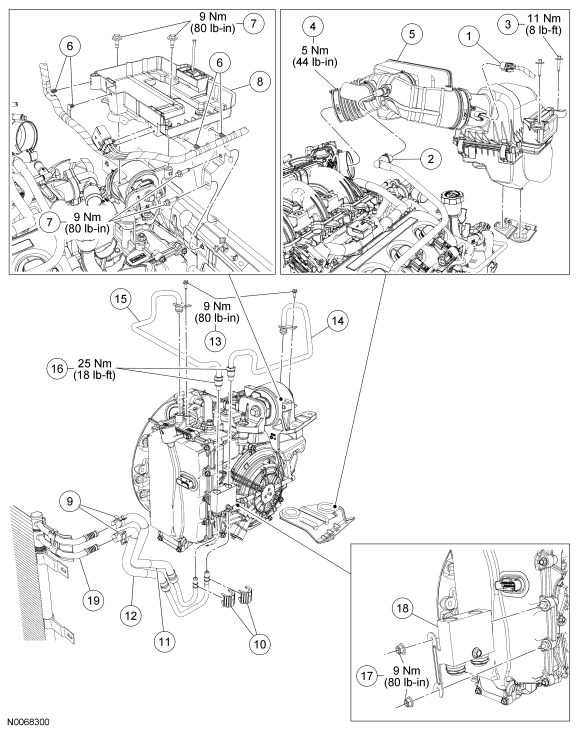

| Item | Part Number | Description |
|---|---|---|
| 1 | 14A464 | Electrical connector - mass air flow (MAF) sensor |
| 2 | 6758 | Tube assembly - crankcase vent |
| 3 | N606678 | Bolt - air cleaner bracket (2 required) |
| 4 | 9C632 | Clamp - air cleaner outlet pipe |
| 5 | 9C662 | Air cleaner assembly |
| 6 | 13A506 | Retainers - wiring harness (5 required) |
| 7 | W505433 | Bolts - battery tray |
| 8 | 140102 | Battery tray |
| 9 | 8287 | Constant tension clamps |
| 10 | 7J081 | Secondary latches |
| 11 | 7F113 | Transmission fluid cooler outlet tube and hose assembly |
| 12 | 7F112 | Transmission fluid cooler inlet tube and hose assembly |
| 13 | W711538 | Transmission fluid cooler tube bolts |
| 14 | 7H420 | Transmission fluid cooler inlet tube |
| 15 | 7H420 | Transmission fluid cooler outlet tube |
| 16 | - | Transmission fluid cooler tube fittings (part of 7H420) |
| 17 | W520101 | Transmission fluid cooler thermal bypass valve nuts |
| 18 | 7H322 | Transmission fluid cooler thermal bypass valve |
| 19 | 19712 | Transmission fluid cooler |
