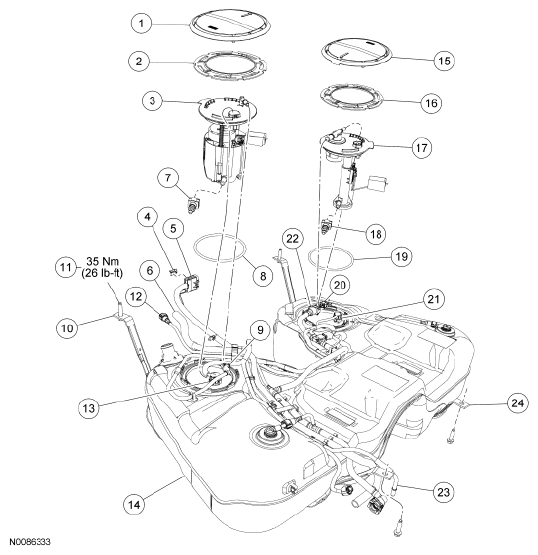

Fuel Tank Assembly
PART DESCRIPTION CHART
| Item | Part Number | Description |
|---|---|---|
| 1 | 9C335 | Fuel Pump (FP) module access cover |
| 2 | 9C385 | FP module lock ring |
| 3 | 9H307 | FP module |
| 4 | 14A163 | Fuel tank wire harness retainer (2 required) |
| 5 | 14A464 | Fuel tank wire harness electrical connector |
| 6 | - | Evaporative Emission (EVAP) canister fresh air hose (part of 9S321) |
| 7 | - | Internal fuel tube-to- FP module quick connect coupling (part of 9002) |
| 8 | 9276 | FP module O-ring seal |
| 9 | - | Fuel tank jumper tube-to- FP module quick connect coupling (part of 9J337) |
| 10 | 9055 | RH fuel tank strap |
| 11 | W506433 | Fuel tank strap bolt (4 required) |
| 12 | - | Fuel vapor tube assembly-to-fuel tank filler pipe recirculation tube quick connect coupling (part of 9C015) |
| 13 | 14A464 | FP module electrical connector |
| 14 | 9002 | Fuel tank |
| 15 | 9C335 | Fuel level sensor access cover |
| 16 | 9C385 | Fuel level sensor lock ring |
| 17 | 9275 | Fuel level sensor |
| 18 | - | Internal fuel tube-to-fuel level sensor quick connect coupling (part of 9002) |
| 19 | 9276 | Fuel level sensor O-ring seal |
| 20 | - | Fuel vapor tube-to-fuel level sensor quick connect coupling (part of 9P860) |
| 21 | 14A464 | Fuel level sensor electrical connector |
| 22 | - | Fuel vapor tube assembly-to-fuel level sensor quick connect coupling (part of 9C047) |
| 23 | 14407 | Fuel tank jumper tube |
| 24 | 9055 | LH fuel tank strap |
- For additional information, refer to the procedures in this article.
