Fuel Lines: Notes

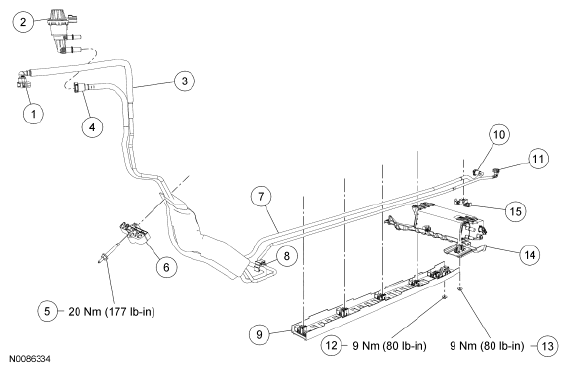

PART DESCRIPTION CHART
| Item | Part Number | Description |
|---|---|---|
| 1 | - | Fuel supply tube-to-fuel rail jumper tube quick connect coupling (part of 9G700) |
| 2 | 9G641 | Evaporative Emission (EVAP) canister purge valve |
| 3 | - | Fuel supply tube (part of 9G700) |
| 4 | - | Fuel vapor tube-to- EVAP canister purge valve quick connect coupling (part of 9G700) |
| 5 | W713916 | Fuel tube bundle retainer stud and nut |
| 6 | - | Fuel tube bundle retainer (part of 9G700) |
| 7 | - | Fuel vapor tube (part of 9G700) |
| 8 | - | Fuel tube bundle separator (part of 9G700) |
| 9 | 9G700 | Fuel tube bundle shield |
| 10 | - | Fuel vapor tube-to- EVAP canister quick connect coupling (part of 9G700) |
| 11 | - | Fuel supply tube-to-fuel tank jumper tube quick connect coupling (part of 9G700) |
| 12 | W711059 | Fuel tube bundle shield nut |
| 13 | W711059 | EVAP canister shield nut |
| 14 | - | EVAP canister shield (part of 9E857) |
| 15 | - | Fuel tube bundle separator (part of 9G700) |
