40 Percent Cushion with Seat Track
NOTE:
LH shown, RH similar.

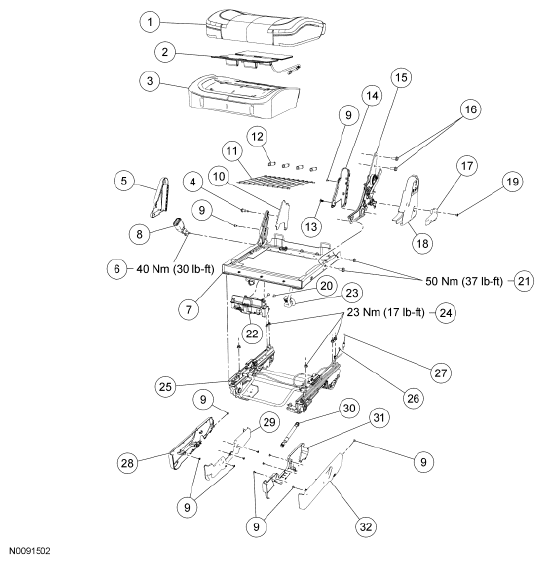

Fig 1: Second Row, 40 Percent, With Power-Fold Seat Cushion Replacement Components With Torque Specifications
ITEM DESCRIPTION CHART
| Item | Part Number | Description |
|---|---|---|
| 1 | 63805 | Cushion trim cover |
| 2 | 14D698 | Heater mat (if equipped) |
| 3 | 63841 | Cushion foam pad |
| 4 | W790112 | Pivot bolt |
| 5 | 61349 | Outer pivot cover |
| 6 | - | Safety belt buckle bolt (part of 60044) |
| 7 | 63161 | Cushion frame |
| 8 | 60044 | Safety belt buckle |
| 9 | 56910 | Screws (12 required) |
| 10 | 61349 | Inner pivot cover |
| 11 | 63844 | Flex mat |
| 12 | 64646 | Flex mat spring (4 required) |
| 13 | W705589 | Pin-type retainer |
| 14 | 67460 | Inner recliner cover |
| 15 | 61383 | Recliner |
| 16 | W790117 | Recliner-to-backrest frame bolts |
| 17 | 617D35 | Recline handle |
| 18 | 67460 | Outer recliner cover |
| 19 | 56910 | Screw |
| 20 | W506841 | Power-fold seat motor screw (2 required) |
| 21 | W790117 | Recliner-to-cushion frame bolts |
| 22 | 600E22 | Power-fold seat motor |
| 23 | 14B687 | Wire harness |
| 24 | W520112 | Seat track-to-cushion frame nuts (6 required) |
| 25 | 606A50 | Seat track |
| 26 | - | Inboard latch release cable (part of 606A50) |
| 27 | - | Outboard latch release cable (part of 606A50) |
| 28 | 63388 | Seat track inboard outer cover |
| 29 | 63386 | Seat track inboard inner cover |
| 30 | 624B74 | Spring assist strut |
| 31 | 63387 | Seat track outboard inner cover |
| 32 | 63389 | Seat track outboard outer cover |
