Passenger Seat Cushion With Power Seat Track
NOTE:
Refer to SEAT BACKREST - FRONT, WITH FOLD FLAT for recliner-to-seat track bolt tightening sequence and torque specification.

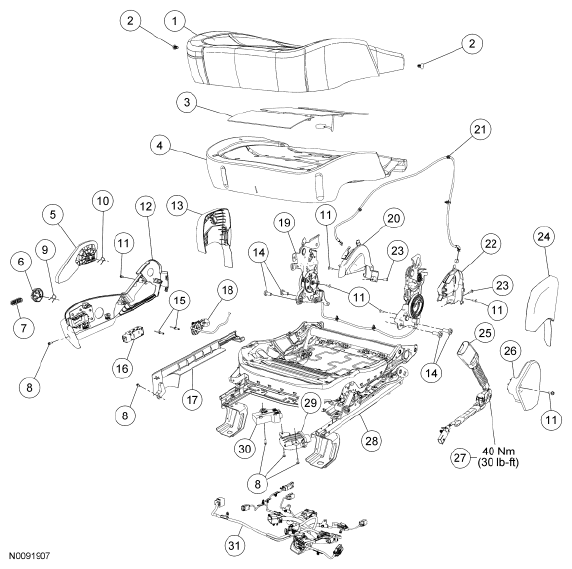

Fig 1: Exploded View Of Seat - Passenger Seat Cushion With Power Seat Track With Torque Specifications
ITEM DESCRIPTION CHART
| Item | Part Number | Description |
|---|---|---|
| 1 | 62901 | Cushion trim cover |
| 2 | W705589 | Pin-type retainers |
| 3 | 14D696 | Cushion heater mat |
| 4 | 632A22 | Cushion foam pad |
| 5 | 61736 | Manual recliner handle |
| 6 | 62622 | Manual lumbar handle |
| 7 | 14711 | Seat track control knob |
| 8 | W713899 | Screws |
| 9 | W790123 | Manual lumbar handle clip |
| 10 | W790123 | Manual recliner handle clip |
| 11 | W506841 | Screws |
| 12 | 62186 | Cushion side shield |
| 13 | 62186 | Outboard recliner upper cover |
| 14 | W702016 | Recliner-to-seat track bolts (4 required) |
| 15 | W713066 | Rivets (2 required) |
| 16 | 14A701 | Seat control switch |
| 17 | 61748 | Seat track cover |
| 18 | - | Manual lumbar adjuster (part of 65500) |
| 19 | - | Recliner assembly (part of 61018) |
| 20 | 62186 | Outboard recliner inner cover |
| 21 | 601L60 | Fold-flat cable |
| 22 | 62186 | Inboard recliner inner cover |
| 23 | W710752 | Scrivet |
| 24 | 62187 | Inboard recliner upper cover |
| 25 | 61202 | Safety belt buckle and pretensioner |
| 26 | 62187 | Inboard recliner lower cover |
| 27 | - | Safety belt buckle and pretensioner bolt (part of 61203) |
| 28 | 61710 | Seat track |
| 29 | 14B056 | Occupant Classification System Module (OCSM) |
| 30 | 14C724 | Heated seat module |
| 31 | 14D230 | Cushion wire harness |
