Driver Seat Backrest Without Power Recline
NOTE:
Refer to SEAT BACKREST - FRONT, WITHOUT FOLD FLAT for recliner-to-seat track bolt tightening sequence and torque specification.

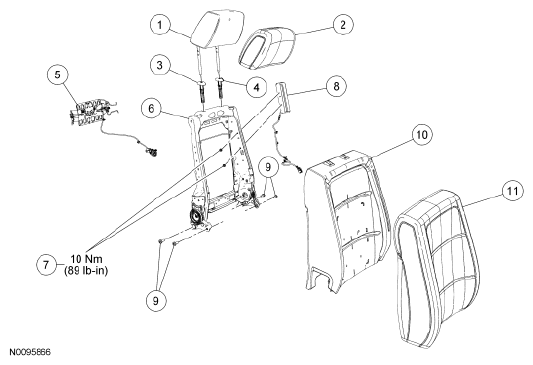

Fig 1: Exploded View Of Seat - Driver Seat Backrest Without Power Recline With Torque Specifications
ITEM DESCRIPTION CHART
| Item | Part Number | Description |
|---|---|---|
| 1 | 611A08 | Head restraint assembly |
| 2 | 611A08 | Head restraint trim cover |
| 3 | 610A18 | Head restraint guide sleeve, slave |
| 4 | 610A16 | Head restraint guide sleeve, master |
| 5 | 65501 | Power lumbar adjust assembly (if equipped) |
| 6 | 61019 | Backrest frame |
| 7 | W520111 | Side air bag module-to-backrest frame nuts (2 required) |
| 8 | 611D11 | Side air bag module |
| 9 | W702016 | Recliner-to-seat track bolts (4 required) |
| 10 | 64810 | Backrest foam pad |
| 11 | 64416 | Backrest trim cover |
