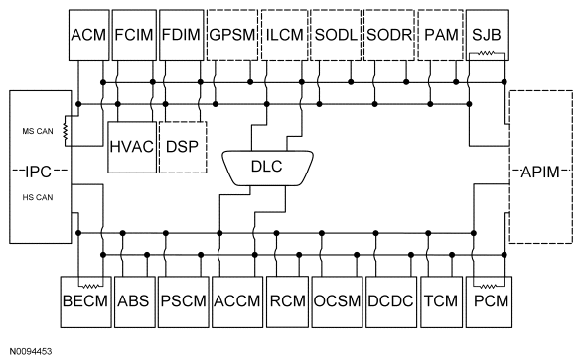

Network Topology
WARNING: This page is about a different car, the 2010 Mercury Milan, 2010 Lincoln MKZ, and 2010 Ford Fusion. However, it is still accessible from the selected car via links, so may be relevant.
MODULE REFERENCE TABLE
| Module Name | Network Type | Termination Module |
|---|---|---|
| ABS module | HS-CAN | No |
| Accessory Protocol Interface Module (APIM) (if equipped) | HS-CAN | No |
| - | MS-CAN | No |
| Air Conditioning Compressor Module (ACCM) | HS-CAN | No |
| Audio Control Module (ACM) | MS-CAN | No |
| Audio Digital Signal Processing (DSP) module (if equipped) | MS-CAN | No |
| Battery Energy Control Module (BECM) | HS-CAN | Yes |
| DC to DC Converter Control Module (DC/DC) | HS-CAN | No |
| Front Controls Interface Module (FCIM) | MS-CAN | No |
| Front Display Interface Module (FDIM) | MS-CAN | No |
| Global Positioning System Module (GPSM) (if equipped) | MS-CAN | No |
| HVAC module (if equipped) | MS-CAN | No |
| Interior Lighting Control Module (ILCM) (if equipped) | MS-CAN | No |
| Instrument Panel Cluster (IPC) (gateway module) | HS-CAN | No |
| MS-CAN | Yes | |
| Occupant Classification System Module (OCSM) | HS-CAN | No |
| Parking Aid Module (PAM) (if equipped) | MS-CAN | No |
| Power Steering Control Module (PSCM) | HS-CAN | No |
| PCM | HS-CAN | Yes |
| Restraints Control Module (RCM) | HS-CAN | No |
| Smart Junction Box (SJB) | MS-CAN | Yes |
| Side Obstacle Detection Control Module - Left (SOD-L) (if equipped) | MS-CAN | No |
| Side Obstacle Detection Control Module - Right (SOD-R) (if equipped) | MS-CAN | No |
| Transmission Control Module (TCM) | HS-CAN | No |
