3.0L 4V Five Hundred/Montego (A/T)

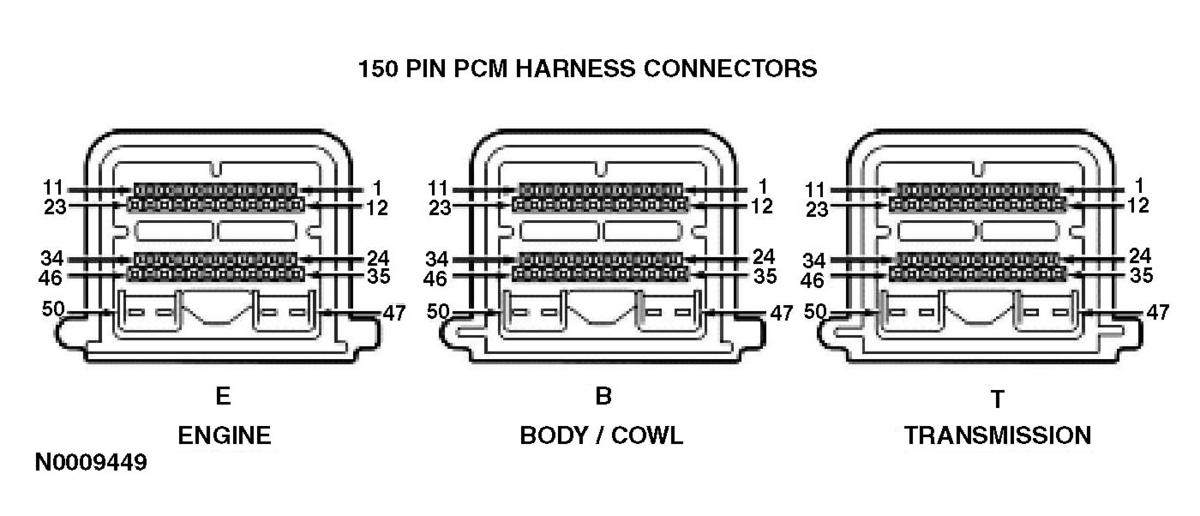

Fig 1: 150 Pin PCM Harness Connector - 3.0L 4V Five Hundred/Montego (A/T)
G03877977Courtesy of FORD MOTOR CO.
SENSORS/INPUTS - 3.0L 4V FIVE HUNDRED/MONTEGO (A/T)

Sensors/Inputs PCM Pin/PID only Measured/PID Values Units Measured/PID
KOEO Hot Idle 48 KM/H (30 MPH) 89 KM/H (55 MPH)
APP1 B5 4.1  4.2  3.9  3.7  DCV
BPS B7 0.1/OFF  VBAT/ON (E)  0.1/OFF  0.1/OFF  DCV/OFF-ON
FTPT B9 2.6/57  2.6/48  2.6/65  2.6/36  DCV/kPa
ACCS B15 0.1/OFF  VBAT/ON (A)  0.1/OFF  0.1/OFF  DCV/OFF-ON
APP2 B17 1.6  1.7  1.9  2.1  DCV
FPM B21 0.1-VBAT / 0-100  0.1-VBAT / 0-100  0.1-VBAT / 0-100  0.1-VBAT / 0-100  DCV/%
IAT B26 1.7-3.5/120-150 (K)  1.7-3.5/120-150 (K)  1.7-3.5/120-150 (K)  1.7-3.5/120-150 (K)  DCV/DEG
APP3 B28 1.0  1.1  1.3  1.5  DCV
ACP B31 0.1/OFF  VBAT/ON  0.1/OFF  0.1/OFF  DCV/OFF-ON
MAF B32 0  0.6-0.9  0.7-1.5  1.3-2  DCV
PATSIN B42 VBAT  VBAT  VBAT  VBAT  DCV
MAF SIGRTN B43 0  0.6-1.9  1-1.6  1.3-2.3  DCV
FEPS B44 0.5-0.6  0.5-0.6  0.5-0.6  0.5-0.6  DCV
PSP B46 0.1/LOW  VBAT/HIGH (I)  0.1/LOW  0.1/LOW  DCV/ HIGH-LOW
EVR E6 VBAT/0  VBAT/0  (T)  (T)  DCV/%
TP1 NS E19 4.1  4.4  4.1  4.0  DCV
ECT E21 0.5-2.7/210-110  0.5-2.7/210-110  0.5-2.7/210-110  0.5-2.7/210-110  DCV/DEG F
MAP E23 4  1-1.4  1.8-2.1  1.9-2.3  DCV
CMP E25 0  5-7  13-16  20-23  Hz
GENLI E26 11.89/0  VBAT/42.97  VBAT/25  VBAT/25  DCV/%
TP2 PS E29 1.1  0.8  1.1  1.2  DCV
HO2S11 E30 0  switching (C)  switching (C)  switching (C)  DCV
HO2S21 E31 0  switching (C)  switching (C)  switching (C)  DCV
KS E32 0  0  0  0  DCV
CKP E34 0  400-500  850-1050  1050-1150  Hz
FRP E37 1.3/14  3.7/39  3.7/39  3.7/39  DCV/PSI
DPFE E44 0.25-1.3  0.25-1.3  0.25-4.65  0.25-4.65  DCV
SMR T5 0  0  0  0  DCV
HO2S12 T24 0.1  (D)  (D)  (D)  DCV
HO2S22 T25 0.1  (D)  (D)  (D)  DCV
TRSW-PN T34 ON  ON  OFF  OFF  ON/OFF
CPP/PNP PID NEUTRAL  NEUTRAL  DRIVE  DRIVE  NEUTRAL/DRIVE
FLI (H) PID 50  50  50  50  %
GEAR PID 1  1  4  6  GEAR
LOAD PID (L)  10-20  19-30  30-48  %
MISF PID OFF  OFF  OFF  OFF  OFF-ON
OCTADJS PID NO RETARD  NO RETARD  NO RETARD  NO RETARD  NO RETARD/RETARD
RPM PID 0  705-775  1200-1400  1600-1800  RPM
VSS PID 0  0  30  55  MPH
ACTUATORS/OUTPUTS - 3.0L 4V FIVE HUNDRED/MONTEGO (A/T)

Actuators/Outputs PCM Pin/PID only Measured/PID Values Units Measured/PID
KOEO Hot Idle 48 KM/H (30 MPH) 89 KM/H (55 MPH)
PATSTRT/SMC B2 0  0  0  0  DCV
FP B12 8.3/75  3.6/27  3.6/27  3.8/29  DCV/%
CANVNT B13 VBAT  0-10/0-100  0-10/0-100  0-10/0-100  Hz/%
PATS OUT B22 0.8  0.8  0.8  0.8  DCV
ACCR (WAC) B25 VBAT/OFF  1.5/ON  VBAT/OFF  VBAT/OFF  DCV/OFF-ON
EVMV B34 0  0-10/0-100  0-10/0-100  0-10/0-100  Hz/%
CD1A (CYL 1) E1 VBAT  VBAT  VBAT  VBAT  DCV
INJ1 E2 0  2.6-3.2  2.5-5.5  3.5-8.5  ms
INJ2 E3 0  2.6-3.2  2.5-5.5  3.5-8.5  ms
INJ3 E4 0  2.6-3.2  2.5-5.5  3.5-8.5  ms
INJ4 E5 0  2.6-3.2  2.5-5.5  3.5-8.5  ms
INJ5 E8 0  2.6-3.2  2.5-5.5  3.5-8.5  ms
INJ6 E9 0  2.6-3.2  2.5-5.5  3.5-8.5  ms
CD2C (CYL 2) E12 VBAT  VBAT  VBAT  VBAT  DCV
GEN RC E13 100/60  0/0  0/0  0/0  Hz/%
FC-V E14 0/100  0/100  0/100  0/100  %
CD3E (CYL 3) E24 VBAT  VBAT  VBAT  VBAT  DCV
CD4B (CYL 4) E35 VBAT  VBAT  VBAT  VBAT  DCV
CD5D (CYL 5) E38 VBAT  VBAT  VBAT  VBAT  DCV
CD6F (CYL 6) E39 VBAT  VBAT  VBAT  VBAT  DCV
TACM (+) E47 3.7  VBAT  VBAT  VBAT  DCV
TACM (-) E48 3.7  VBAT  VBAT  VBAT  DCV
HTR11 E49 0.1/ON (O)  0.1/ON  0.1/ON  0.1/ON  DCV/OFF-ON
HTR21 E50 0.1/ON (O)  0.1/ON  0.1/ON  0.1/ON  DCV/OFF-ON
HTR12 T47 VBAT/OFF  0.2/ON  0.2/ON  0.2/ON  DCV/OFF-ON
HTR22 T48 0.2/ON (O)  0.2/ON  0.2/ON  0.2/ON  DCV/OFF-ON
FUELPW1 PID (L)  2.6-3.2  2.5-5.5  3.5-8.5  ms
FUELPW2 PID (L)  2.6-3.2  2.5-5.5  3.5-8.5  ms
LONGFT1 PID (-)20-(+)20  (-)20-(+) 20  (-)20-(+)20  (-)20-(+)20  %
LONGFT2 PID (-)20-(+)20  (-)20-(+) 20  (-)20-(+)20  (-)20-(+)20  %
MIL PID OFF  OFF  OFF  OFF  OFF-ON
SHRTFT1 PID (L)  (-)10-(+) 10  (-)10-(+)10  (-)10-(+)10  %
SHRTFT2 PID (L)  (-)10-(+) 10  (-)10-(+)10  (-)10-(+)10  %
SPARKADV PID 0  14-20  36-44  30-40  DEG
TCIL PID OFF  OFF  OFF  OFF  OFF-ON
OTHERS - 3.0L 4V FIVE HUNDRED/MONTEGO (A/T)

Other PCM Pin/PID only Measured/PID Values Units Measured/PID
KOEO Hot Idle 48 KM/H (30 MPH) 89 KM/H (55 MPH)
KAPWR B45 VBAT  VBAT  VBAT  VBAT  DCV
VPWR B35/36 VBAT  VBAT  VBAT  VBAT  DCV
VREF B40/E40 5  5  5  5  DCV
GENERIC OBD PID VALUES - 3.0L 4V FIVE HUNDRED/MONTEGO (A/T)

NOTE: All generic OBD readings under no load (PARK or NEUTRAL).
PID Hot Idle 2500 RPM Units
LONGFT1 (-)20-(+)20  (-)20-(+)20  %
LONGFT2 (-)20-(+)20  (-)20-(+)20  %
LOAD 27-35  24-29  %
MAF 3.5-5.3  11-16  g/s
SHRTFT1 (-)10-(+)10  (-)10-(+)10  %
SHRTFT2 (-)10-(+)10  (-)10-(+)10  %
SHRTFT11 (-)10-(+)10  (-)10-(+)10  %
SHRTFT12 95-100  95-100  %
SHRTFT21 (-)10-(+)10  (-)10-(+)10  %
SHRTFT22 95-100  95-100  %
SPARKADV 14-20  41  DEG
