Engine Oil Pressure Switch C103

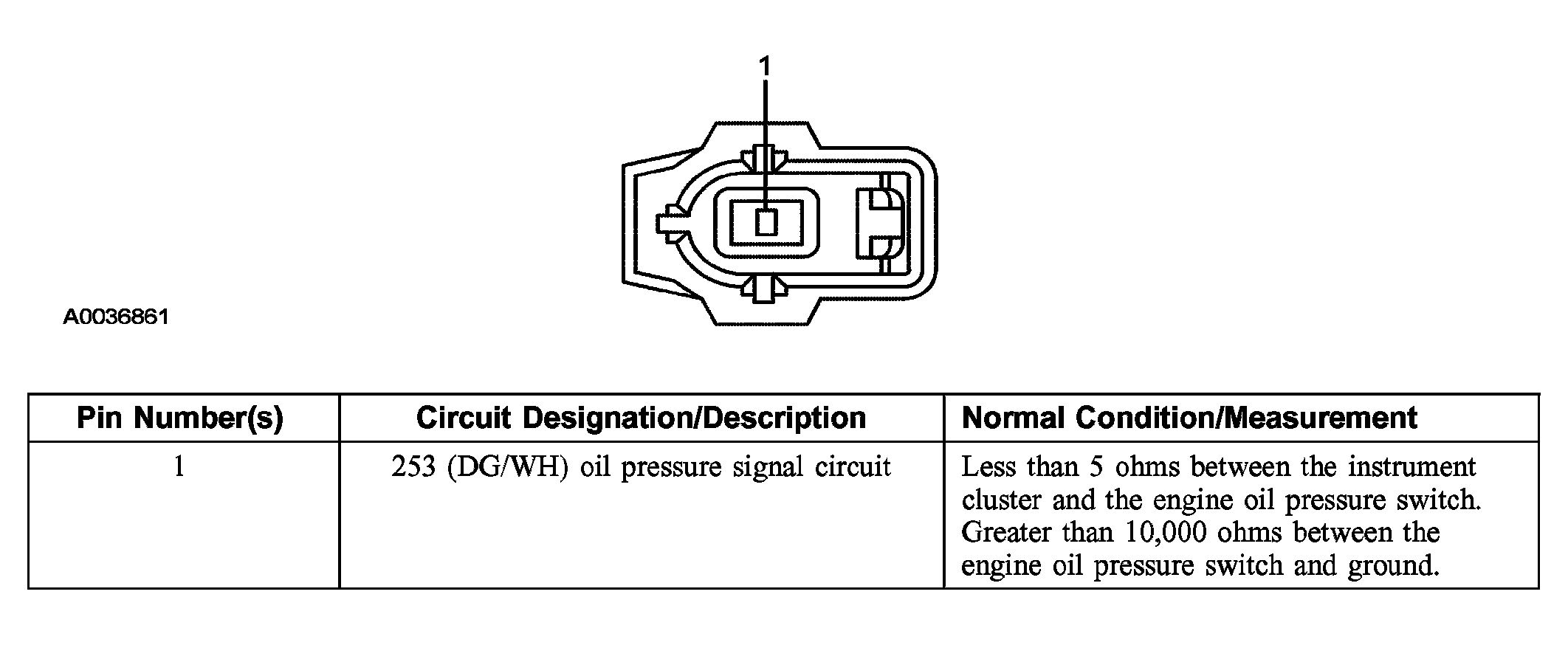

Fig 1: Identifying Engine Oil Pressure Switch Connector Pins C103
G03902549Courtesy of FORD MOTOR CO.
