Anti-Lock Brake System (ABS) Module C155

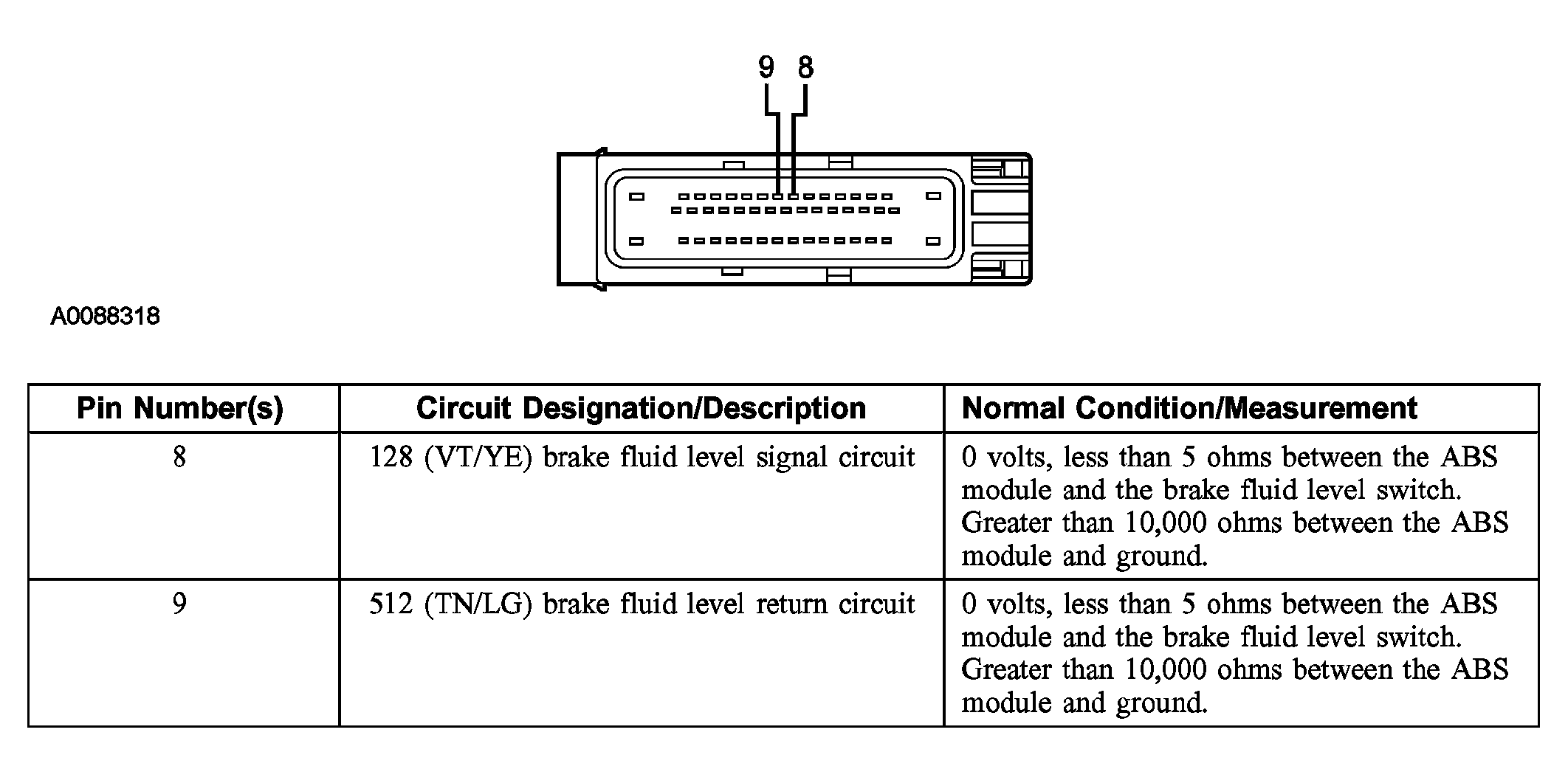

Fig 1: Identifying Anti-Lock Brake System Module Connector Pins C155
G03902552Courtesy of FORD MOTOR CO.
